（一）基本说明
1、安装前请班组经理务必仔细阅读本《安装说明》文件，纸质文件随货附带两份。并留意查看标志侧面对应版面标签、控制机箱标签、所有类型抱箍、螺杆、U型卡箍等。
2、若安装量较大时，应提前告知我厂安装计划，我们在上货时按照标志安装先后顺序摆放，避免您在组织安装时无序倒腾标志，耗工费时。
3、半透发光标志在环境光强烈时不发光，夜晚或白天光照不佳时，控制系统自动感应开启发光单元。若白天安装时需要测试标志发光情况，可用深色不透光物件（如：深色衣服、纸箱）遮罩在控制机箱上的小太阳能板上，系统默认为夜间模式，自动点亮标志。
4、安装临时摆放时，应按照标志的安装方向垂直立放，严谨平躺堆放，若在交通开放区，应设置必要的交通隔离设施、安全引导设施，确保施工作业区交通安全。
（二）安装固定说明
1、半透发光标志面板为反光膜面，若安装时需要正面平放于地面时，应采用牛皮纸板等柔性材料垫底，并清理安装场地中的石籽颗粒，避免摆放时标志膜面受到损伤。
2、半透发光标志内部为光源、元器件、电子结构，平放安装时，根据安装需要，可临时踩踏在背面滑槽上，严禁直接踩踏背板非滑槽区，此行为会导致光源结构损坏。

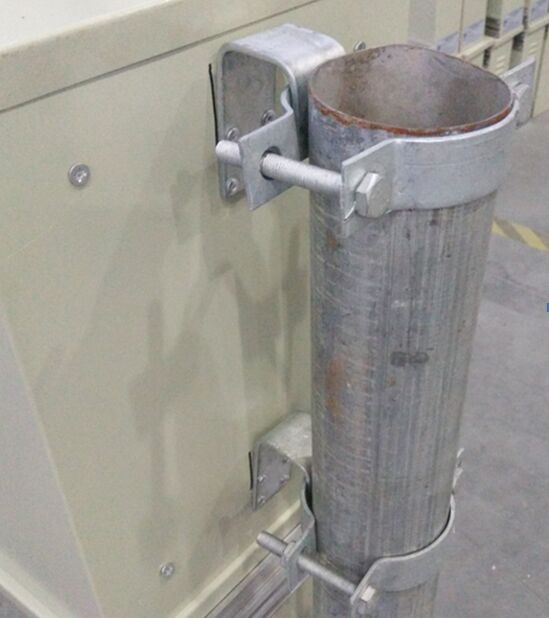

3、控制机箱通常设置于标志立杆底法兰朝上约2.5米处，使用半片对夹抱箍固定，注意查看配套螺杆，另不同标志尺寸、发光面对应不同的控制机箱，选择时应仔细核对对应标签。

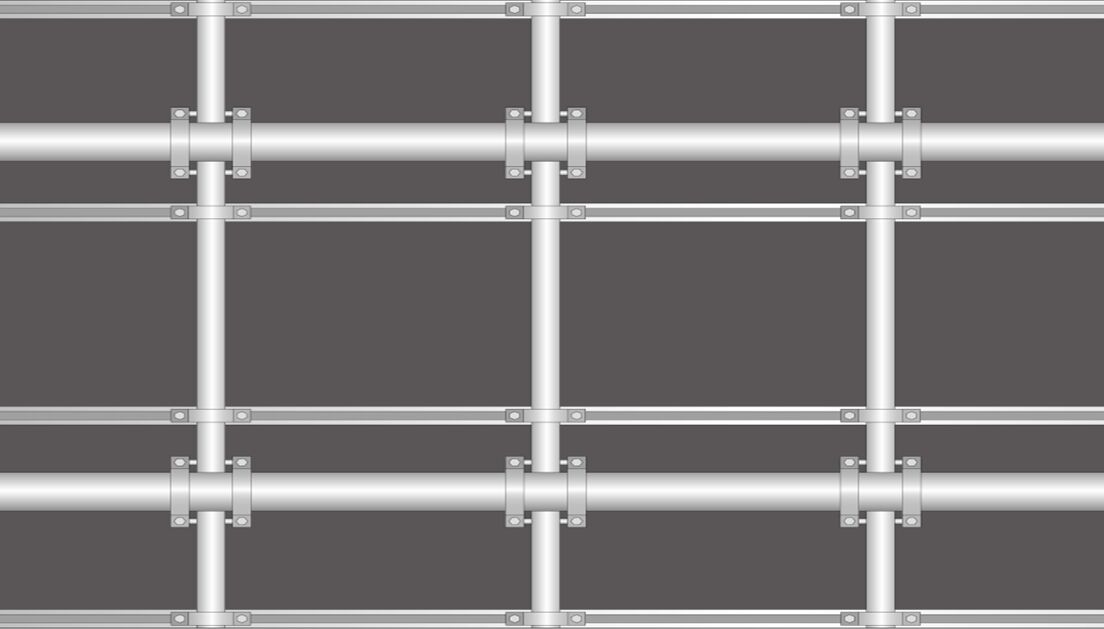

4、为保证足够的结构稳固性，标志背部采用转接镀锌圆管（Φ60mm）结构，将圆管平均竖立设置于标志背部（左右两边圆管到边距为30cm，中间部分圆管平均分布），用Φ60mm半片和Ф12*70mm螺杆固定于标志滑槽上。
5、将圆管用U型卡箍在悬臂上下对卡，用对应悬臂尺寸的抱箍半片固定于悬臂左右上，用M12螺帽固定。
6、暂时无法安装的标志及对应配件，应妥善保管，按照安装方向采用立放的方式，存放在通风、干燥的空间内；切勿平放堆积，易导致标志挤压变形，且户外淋雨窝水，会导致标志以后面层散热不均，反光膜起鼓、积水等现象发生。
（三）接电说明
1、半透发光标志的内部工作电压为DC-24V（低压），外部输入电压为AC-220V（高压），接电前请仔细分清高压区、低压区接线柱，严禁将220V输入电直接接入低压工作区，会导致发光元器件高压击穿、损毁，本行为属人为损坏，不在公司免费保修范围内。
2、接线前，请关闭控制机箱总开关，外接电源开关，切勿带电接线，接线处使用防水胶带单独包裹，外层再使用绝缘胶带包裹，保证充分绝缘、防水。

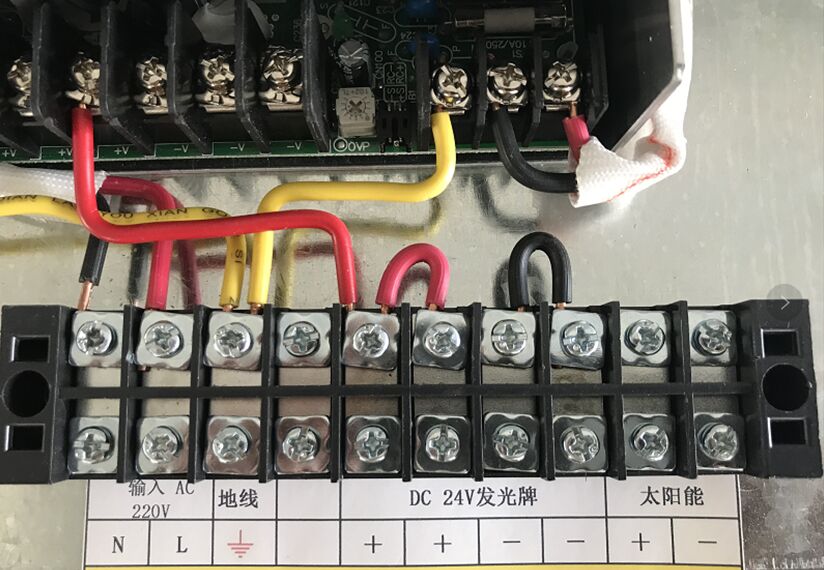

3、半透发光标志上的电线接入控制箱内的低压DC-24V输出端子，本次标志正极为棕色线；负极为蓝色线。外接电源线接入高压输入端子。地线必须接地，导入地面土壤内。
4、悬臂杆上的标志走线必须使用护线管保护，并尽可能从悬臂开孔内置，长期户外高低温的非保护线材极易导致线路老化、漏电等危险情况的发生。
5、以12平方左右的半透指路发光标志为例，通常采用3*2.5m㎡外接电源线，分别为N、L 、地线，取电距离建议在50米范围内。标志超出本面积、或接电距离超出50米，应告知我们，根据具体情况计算、建议线材规格。
