外置点阵型主动发光标志 led发光标志

2019年4月3日 2 条评论 10.68k 次阅读 1 人点赞

外置点阵型主动发光标志,又称“点阵发光标志”、“LED主动发光道路交通标志”,行业简称:“点阵标志”。外置点阵型主动发光标志,采用先进的数码打控设备,在标志面板种的文字、图案、数字等信息轮廓上嵌入LED发光管,实现标志内容的主动发光效果。南京赛思交通信息科技有限公司,南京专业生产主动发光标志的厂家,其技术资料如下:
(一)技术说明
1、符合国家标准《主动发光道路交通标志》(GB/T 31446)技术要求。
2、工艺说明:在标志版面的图形、文字、符号等轮廓上嵌入LED发光管,形成线型发光效果,满足视觉融合效果,达到标志关键信息能有效视认、识别的效果。
3、标志连接结构件依据国家标准GB/T23827《道路交通标志板及支撑件》相关要求,逆反射材料执行国家标准GB/T18833《道路交通反光膜》。
4、标志边框四周封装采用铝合金型材,或金属板材折边成型,转角采用圆弧弯头连接,标志整体厚度≤38mm(不含滑槽、背板扣件)。
5、标志版面的LED安装圆孔采用激光数控设备打孔,圆孔直径规则规律无偏差偏位,打孔处反光膜边缘应平滑、整齐、无毛刺。像素中心间距外圈≤40mm,图案≤35mm。
6、采用全自动亮度性能检测焊接设备,制造LED光学线串,每颗LED配备独立电阻、套管,便于光学测试,和故障维修。
7、单粒LED在额定电流时的法向发光强度:红色≥5000mcd,黄色≥3000mcd,白色≥6000mcd;LED半强角θ1/2≥12.5º。
8、发光模式:采用精密光控模块,能根据标志安装位置周围的光照变化,自动开启/关闭标志发光单元。
9、视认距离:夜间动态视认距离≥250米,静态视认距离≥300米。
10、防水防尘等级:符合IP65要求。
11、环境温度适用等级,根据地理区域选配:中国南部地区选用A级;中国中部地区选用B级;中国东北地区选用C级。(注:A级-20℃~+55℃;B级-40℃~+50℃;C级,-55℃~+45℃)。
12、发光模式:标志版面采用高灵敏度的光控模块,能根据安装周围环境的光照强度变化,自动开启/关闭标志发光单元。
13、供电系统及配置:
 (1)接入电网供电时,输入电压220V,输出电压24V。
 (2)采用太阳能供电时,蓄电池满载状态下发光工作时间不小于120小时。
14、标志整体重量≤20KG /㎡,设计使用寿命10年,免费质保2年(电池部分1年)。
(二)适用条件:
1、各种尺寸的禁令类、警告类、指示类、指路类等标志;
2、功耗约为5W/平米,≦4M2以下的标志均可采用太阳能供电方式。也可采用外接路灯、监控、信号灯、配电柜等电源。
3、版面中文字字高≧35cm;字母字高≧20cm,若字高小,则容易形成光晕,影响视认。
(三)特点及优势:
标志版面≦4M2以下,无需考虑电源问题。光穿透率强,可设置为闪烁状态,警示效果极佳,特别是黄色灯管,在雾霾、恶劣天气中,具备很强的视认性。

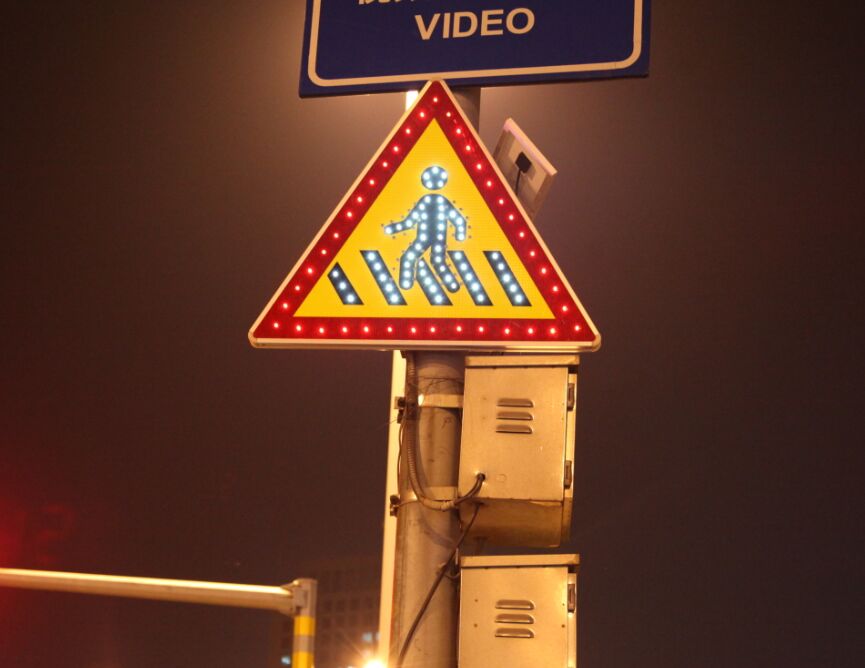

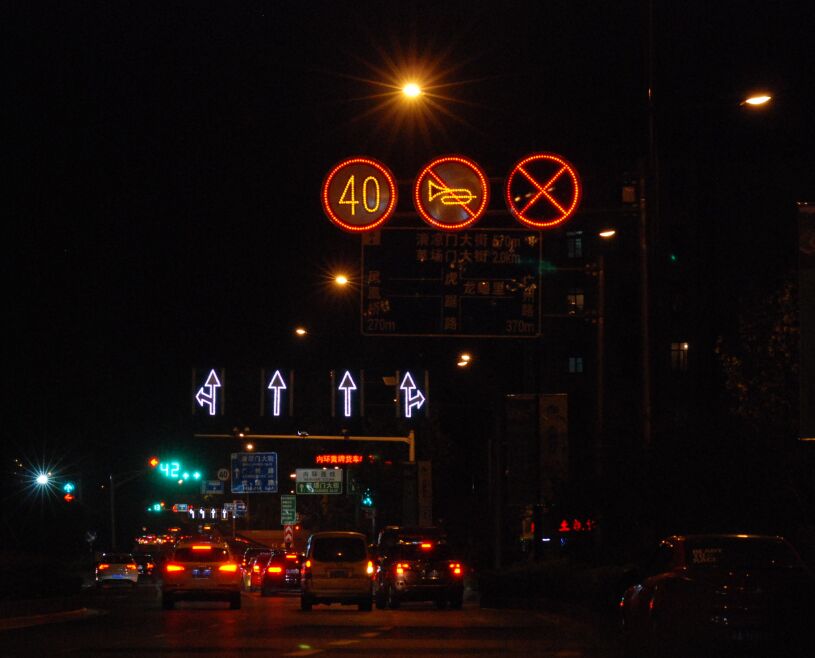

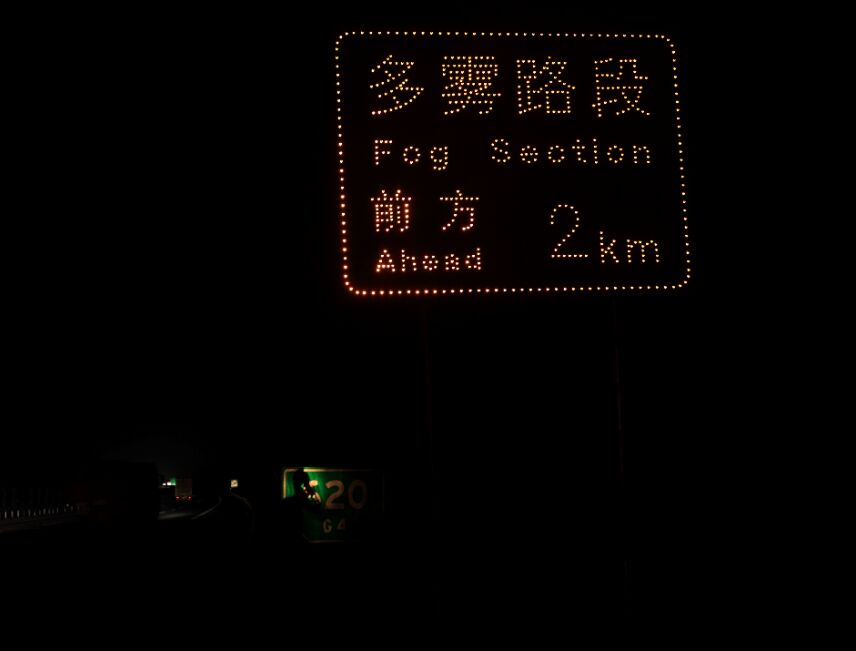

(四)参考照片

要了解更多主动发光标志产品信息及技术说明,可登录www.njsaisi.com网站查阅,或致电:陈经理,13776419300,做技术咨询与交流。
