半透面板型主动发光标志

2019年4月3日 2 条评论 649 次阅读 2 人点赞

(一)技术说明

1、符合国家标准《LED 主动发光道路交通标志》(GB/T31446-2015)的技术要求;参照行业标准《内部照明标志》(JT/T750-2009)技术要求。

2、标志版面的图形、文字、符号等关键信息采用全自动镂空雕刻工艺,内置均光光源板,定向投射穿透专用透光膜及镂空面,在标志面板形成视觉柔和的面光源发光标志版面。

3、标志连接结构件依据国家标准GB/T23827《道路交通标志板及支撑件》相关要求,逆反射材料采用专用透光膜,符合国家标准GB/T18833《道路交通反光膜》。

4、发光标志四周封装采用铝合金型材,转角采用圆弧弯头连接,标志整体厚度≤60mm(不含背板扣件),防水防尘措施等级符合IP55要求。

5、标志版面的边框应采用机械镂空加强筋底板,文字、图形信息部分采用镂空镶嵌PC合金板工艺,发光显示柔和均匀、无阴影,文字图形显示的边界轮廓清晰。

6、PC合金板技术参数:拉伸屈服强度≥60MPa,邵式硬度≥80D,透光度≥90%,热变形温度(1.8MPa)≥135℃,线膨胀系数(-30℃~+30℃)≤3.5*10。

7、标志表面文字图形用逆反射材料的透光率≥20%,透光均匀性1.2:1~1.3:1。

8、标志信息透光显示的亮度指标:白色≥300cd/m2,黄色≥150cd/m2,红色≥45cd/m2,绿色≥45cd/m2,蓝色≥30cd/m2,棕色≥22cd/m2

9、标志蓝色与白色(绿色与白色)部分平均亮度对比度为18:1~5:1之间。

10、光控程序:外接全电源时,能根据周围光照变化,自动开启/关闭标志发光单元。

11、视认距离:夜间动态视认距离≥210米,静态视认距离≥250米。

12、供电系统及配置:采用电网供电时,输入电压220V,输出电压24V。

13、根据使用环境条件,防雷、防触漏电保护装置,接线电缆无裸露,制造商标识清晰。

14、标志整体重量≤22KG /㎡,标志设计使用寿命7年。

(二)适用条件:

1、指示、指路类标志(深色底膜,白色字符膜,因白色反光膜的透光率强,其它颜色透光率弱,不适合采用半透工艺,特别式黑色字膜不透光);

2、功耗约为15W/平米,需采用外接路灯、监控、信号灯、配电柜等电源。采用太阳能供电需很大配置,造价高且太阳能板尺寸过大,不鼓励使用太阳能供电方式。

3、版面中文字字高≧25cm;字母字高≧15cm,满足该条件的所有版面尺寸都可制作。

(三)特点及优势:

标志底板不发光,文字、符号、边框等发光,笔画饱满,视觉柔和,特别在周边暗环境中,具备极强的视认效果。

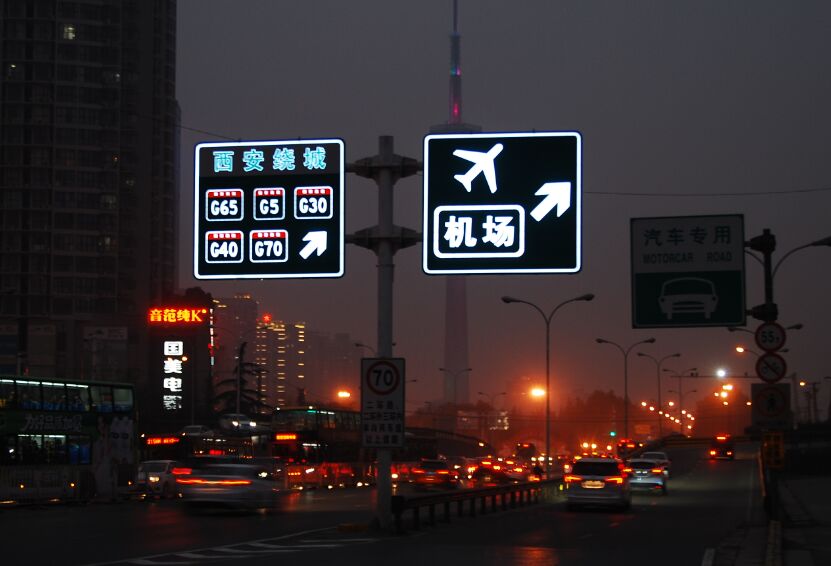

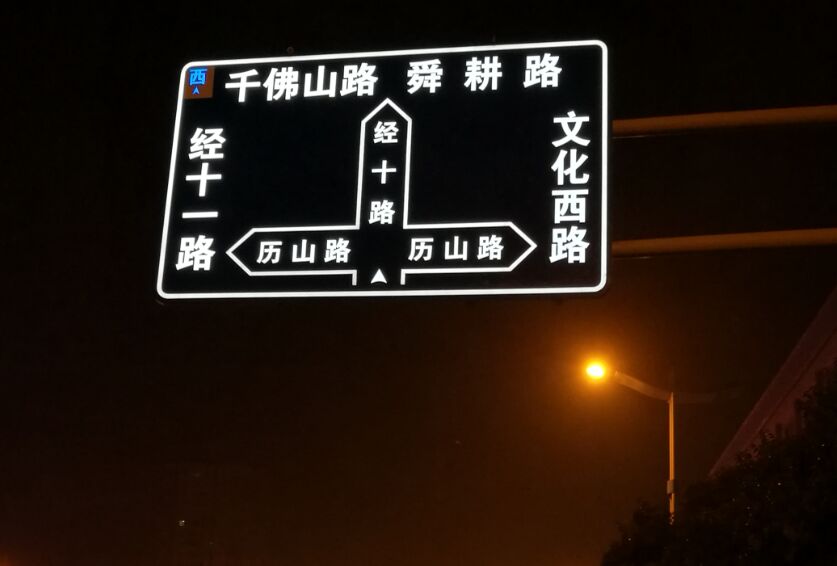

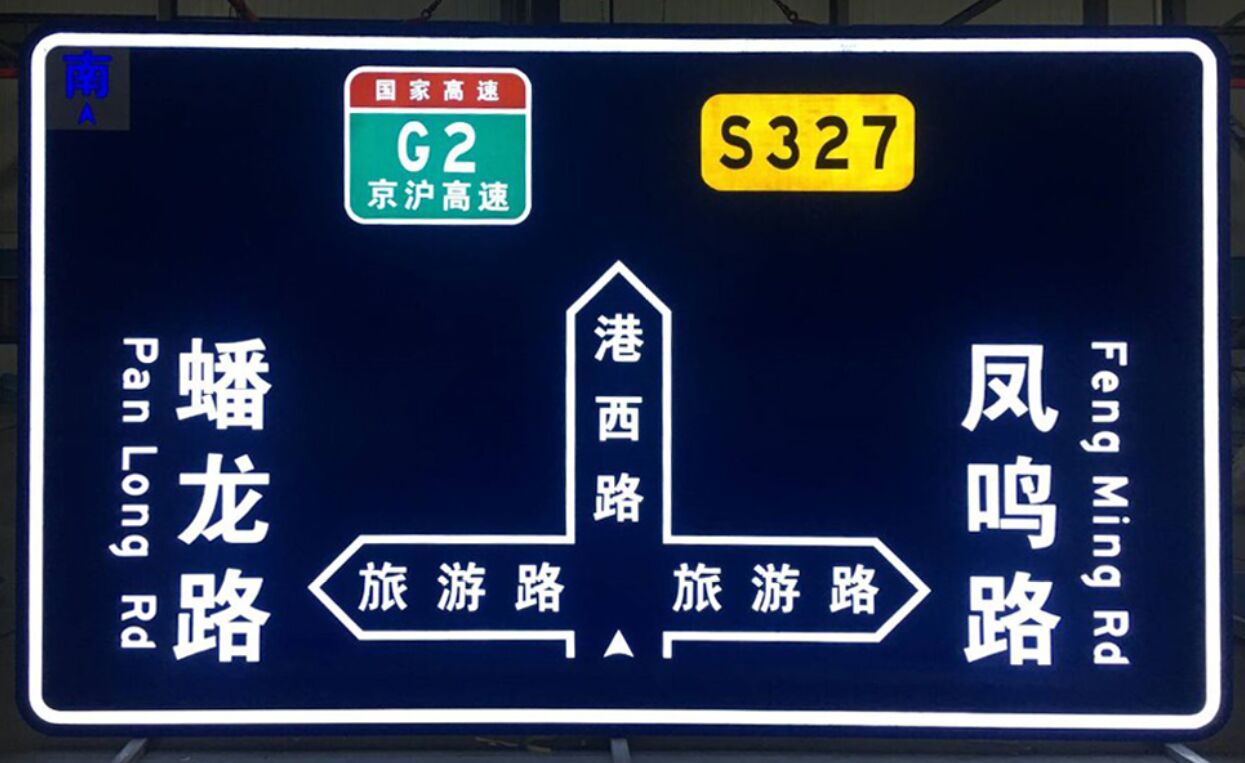

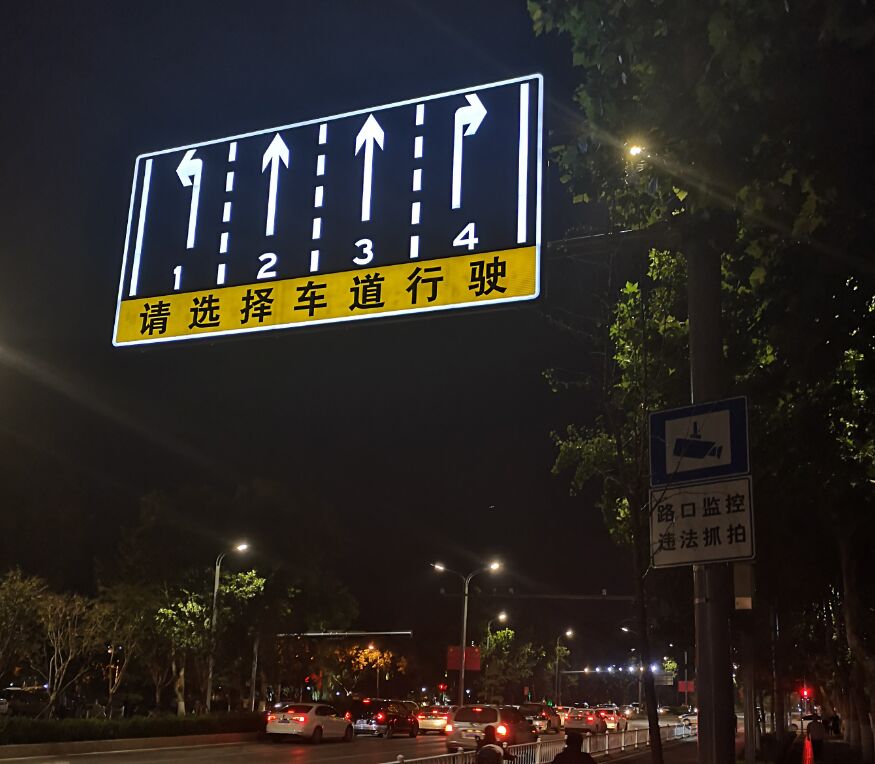

(四)工程案例照片
