大型主动发光标志的安装及使用说明

2023年7月26日 0 条评论 667 次阅读 0 人点赞

非常感谢您能使用本公司生产的《主动发光标志系列》产品,为了保证能更好地使用、维护本产品,让其达到最佳工艺状态,本文将以“大型主动发光标志”为例,详见说明其安装及使用操作流程,请务必耐心阅读。
(一)注意事项:
1:标志背面的电缆线为供电电源线,核定为DC 24V(低压),其中:棕色为正极,蓝色为负极(每批次对应安装说明中均会详细列明),

严禁将市电AC  220V直接接入,会导致高压冲击电流、烧毁、损毁标志电路
,应通过控制机箱内的降压器(开关电源)降压后接入。
2:接电时,请先关闭总开关,切勿带电接线,接线时注意零、火线,正、负极,接线处首先使用绝缘胶带单独包裹,再使用外层防水胶带包裹外层,切勿短路、断路。
3:所有发光标志或控制器请按照相同的生产批次、内容、规格。数量对应安装,切勿将相同的规格、内容、数量,但不同供货日期的批次混装。安装时,请严格按照说明书,及控制器、上标签标注相对应安装。如错装,可能会造成控制器或发光标志烧毁。
4:接线时请对应电箱内标签标注对应接线,并注意正、负极及电压,地线必须接地,以防止夏季雷雨季节时,外电入侵而导致的设备雷击风险
5:控制系统为自动光控,即白天不亮,在夜晚或光照不佳的环境中,能自动开启发光标志/点亮标志。白天安装需测试时是否为正常通路,可用黑色物盖在控制箱侧的“光控探头”处,即识别为夜晚,自动点亮标志。
6:请将所有产品根据安装方向,采用立放方式,切勿堆积叠加存放,并存放在通风、干燥处。平放,可能会因户外淋雨,而造成产品版面散热不均,反光膜出现起鼓,积水情况,而损毁。
7:标志牌内部为光源部份,安装时,操作人员切勿站立在标志面板或背板上,外力可能会导致光源元器件损毁的可能,影响标志发光功能的正常发挥!!!
8:安装时,所有裸露的电缆线须使用专用护线管保护,以防长期暴露于高温、低寒、雨水、空气中,而出现线路风化老化现象,电源泄露时会传导至金属杆件,易发生电击路人的隐患
9:外接市电取电时,根据版面大小(大致计算功耗值)、取电距离(电压衰减值),选择合适的电缆线径,非专用电工,可咨询我司技术人员。线径过小,不满足要求,可能会导致:A、线路烧毁;B、低压输入,会导致标志无法正常工作,长期低压状态,易造成控制部分损坏
10:机箱安装完毕后,出线孔保持紧密,以防老鼠、壁虎等小动物进入,啃噬线路,损害设备。
11:安装操作过程中,接电部分,应安排具备“特种操作职业资格证书”的专业电工完成,严谨非专业电工人员操作。出现故障时,或未达到功能要求时,未经允许,不得私自拆开标志体、控制器等部件!!
12、
所述操作说明,请务必严格遵守,未按要求及规定操作,而导致标志体、元器件、设备损毁,不在保修范围内,请务必以谨慎态度对待!!

(二)安装步骤及说明:
1:清点配件:安装前准备,根据《发货清单》所列配件类型、规格、数量,清点配件,确保配件无缺失、不对型号等现象,避免安装时出现配件不对口,而误工、误机械台班。按照不同安装杆件、不同安装标志版面,对所供配件进行分类摆放,避免在安装现场,临时一把抓,既耽误时间,又牺牲安装效率。
2:阅读《安装说明》:安装前,请带班经理组织对口安装人员,仔细阅读《安装说明》,确保完全理解安装步骤、及注意事项。
3、安装步骤

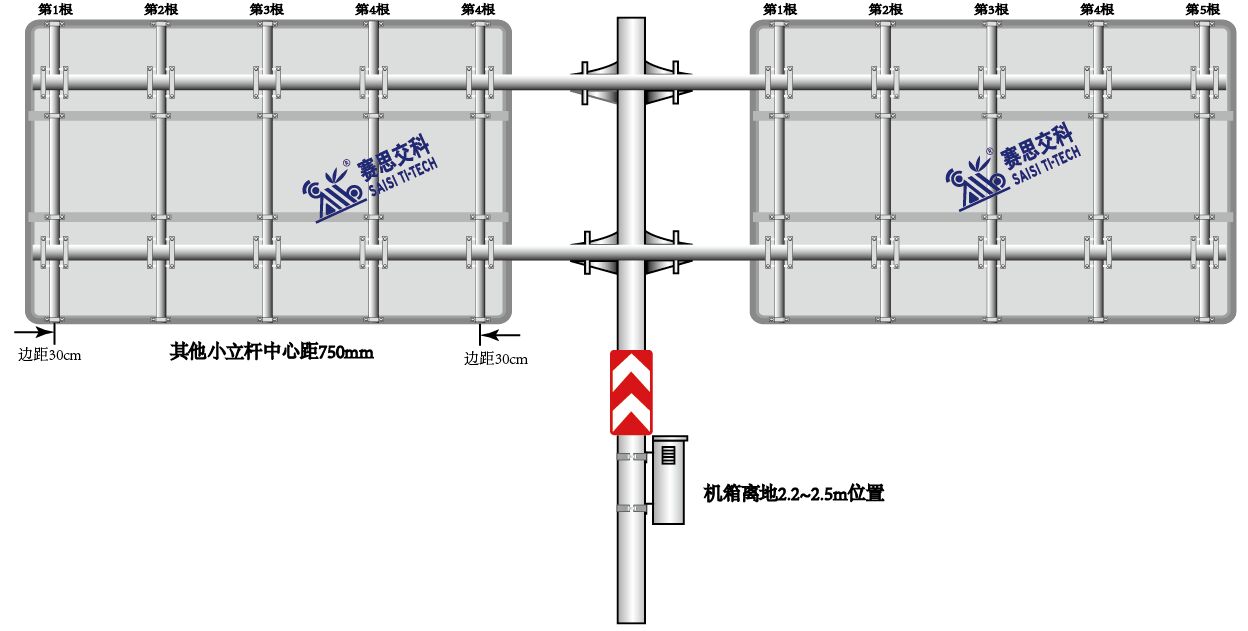

(1)安装小圆管。将Φ60mm圆管平均安装于发光牌背面,用Φ60mm半片和Ф12*60mm螺杆固定。其排布如上图所示,第1根和最后1根圆管边距为30cm,其他距离均分。

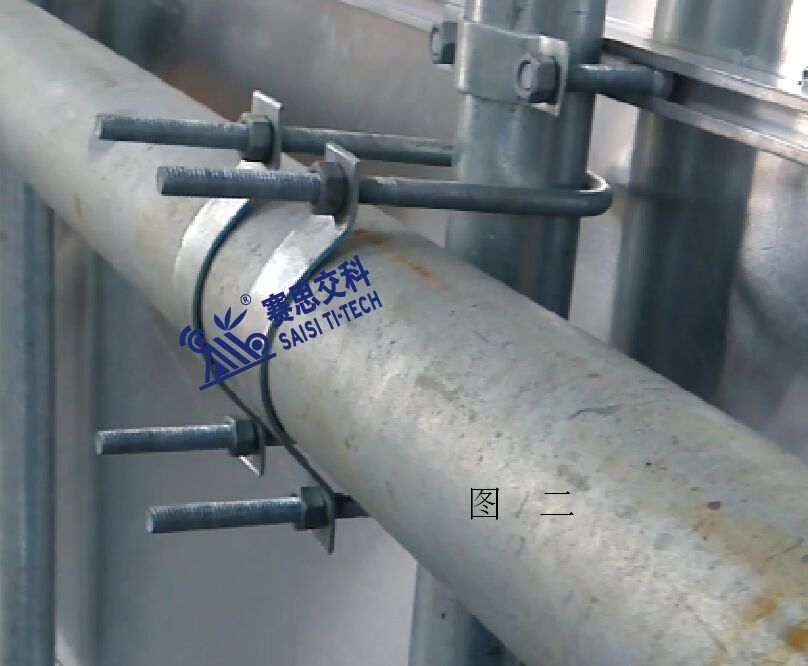

(2)将小圆管固定在悬臂上。用两只U型卡,如图下图所示,安装于悬臂杆的上下,一端套在小圆管上,一端上下贴在悬臂上,用悬臂对应尺寸的半片抱箍,在外侧固定。(注:拧螺丝时,先不要一步拧紧到位,略紧即可,待全部抱箍、U型卡安装到位后,检查无误时,再最终拧紧加固;有误时,方便调整、修正。)

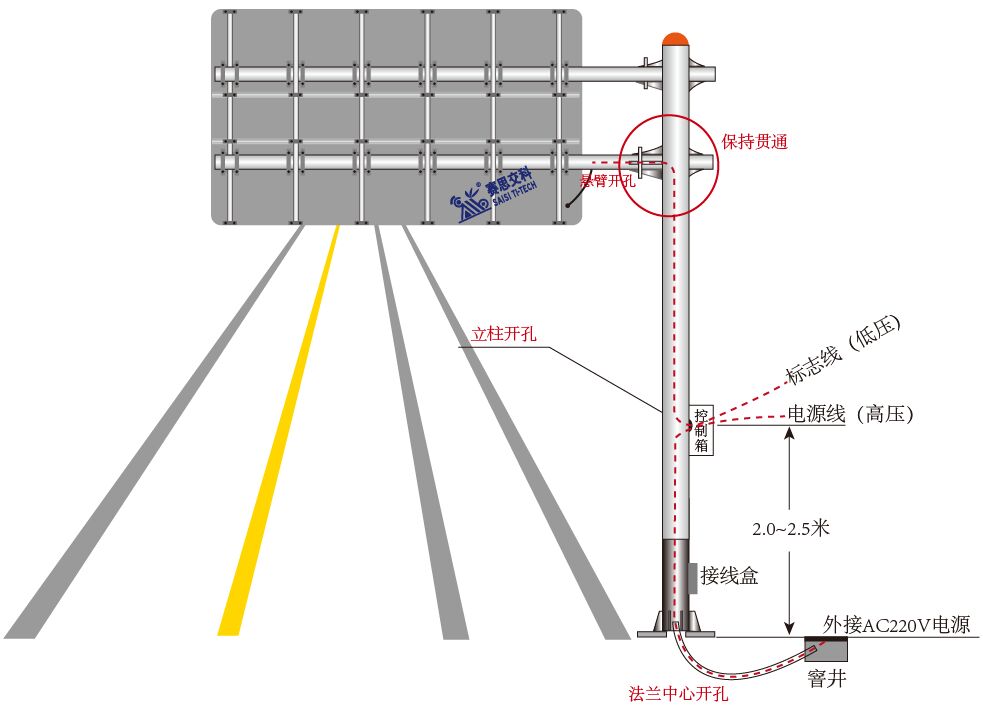

(3)安装控制机箱。首先正确选择待安装标志所对应的机箱,不同标志对应不同机箱(因机箱最大承受负载不同,在机箱上贴有对应标志版面),不得随意混杂机箱使用。新建杆件应按下图所示开孔,让管线在杆件内部;控制箱安装于路外一侧,离低高度约为2.2~2.5米,此高度,单人无法够着;若有故障需检修时,人字梯也方便检修。

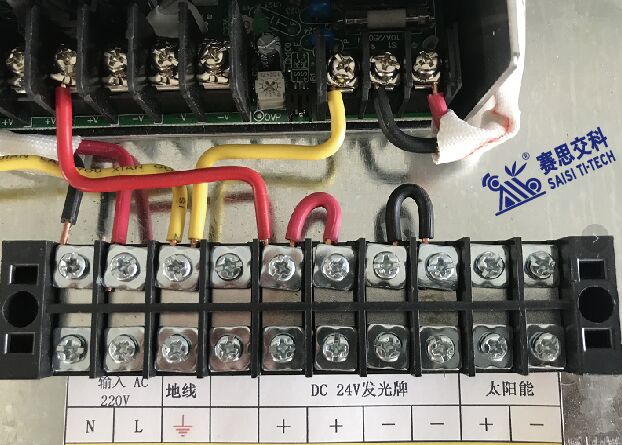

(4)控制线接电。本操作必须为持证的专业电工!!标志牌背面出1根2芯电缆线,内部工作电压为DC24V,注意区分电线的正负极(具体供货随附的《安装说明书》会详细列明),将这两根线接入"DC发光标志牌"所示接线端子上,严谨接入旁边的高压区!!接线板如下图所示。将“空开”按键下拉至“关闭”状态 ,再将市电接线接入左侧,输入AC220V的接线端子,在开启电源前,先检查以下接线,确保准确无误后,方可开启电源。注:控制系统为自动光控(白天不亮,夜晚自动开启),白天安装时,需测试,可用黑色物盖在控制箱的光敏端子上,模拟夜晚效果。

(5)善后现场。安装完毕后,检查线路,用专用护管保护线路。若发现安装时,出现故障时,应做好接电部分检查,检查无误后,用万用表检测输入端、输出端电压值,现场电话联系我方技术人员,给予远程技术解答、和技术支持,不得未经允许,私自拆开标志体、控制器等成品件。
注:以上为大型发光标志的安装说明书通用版,具体供货项目,会随货配置该批次货品的《安装说明书》,若出现某些内容存在差异,以具体《安装说明书》细节内容为准。
