半透全透式内置照明发光标志接电线径参照

2023年9月20日 0 条评论 222 次阅读 0 人点赞

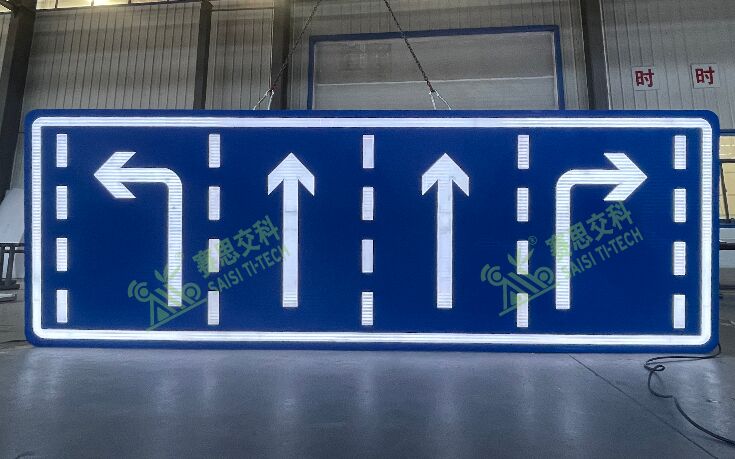

内置照明发光标志,主要分为:半透式内置照明发光标志和全透式内置照明发光标志。这两款标志,较LED点阵式发光标志,其功耗明显增大,在交通安全工程应用中,通常都是采用外接市电取电方式。

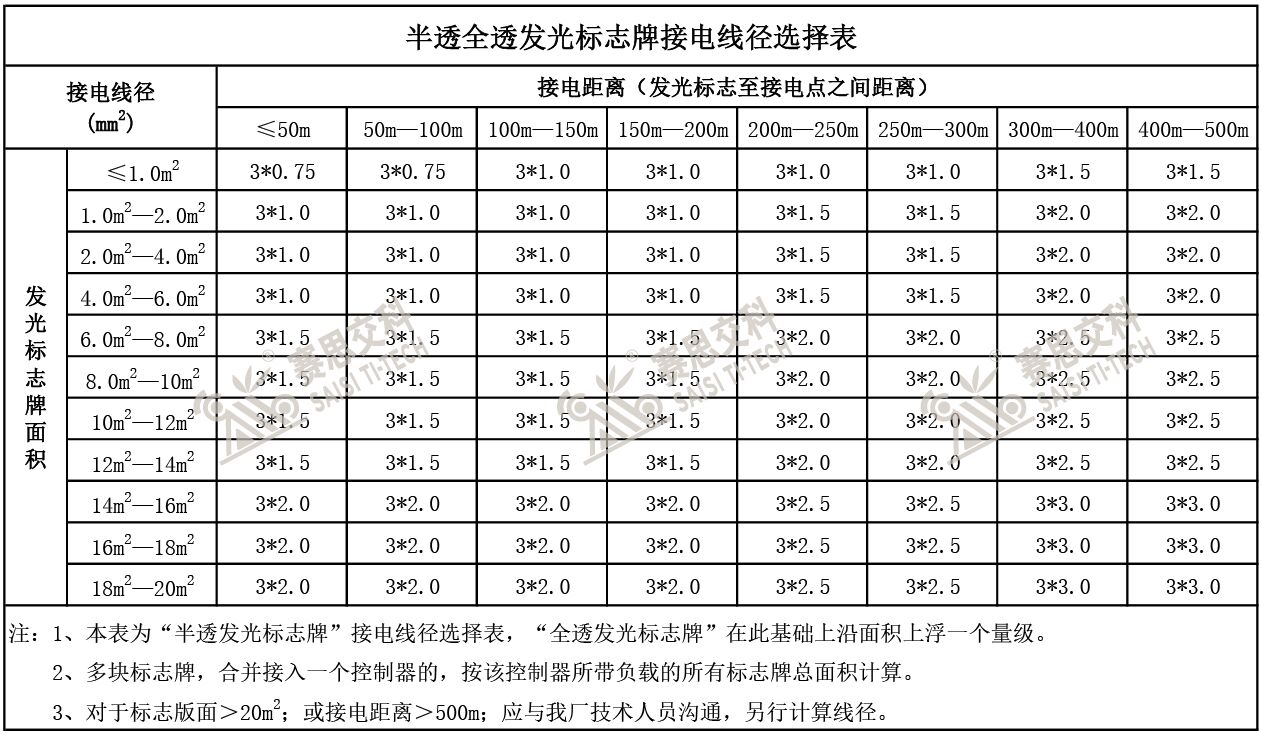

半透全透式内置照明发光标志,其接电线材的线径选择,主要受着几方面因素影响:(1)控制器负载发光标志牌的整体功耗。发光标志牌采用内置LED光源板,标志版面越大,其所用的光源板面积就越大,整体功耗也就越大,所以,发光标志牌的功耗,通常与其版面面积大小成正比关系,业内也常根据版面面积来测算标志的大概功耗情况,标志的功耗越大,其接电所需的线径也就越大。(2)接电距离的远近。发光标志牌的取电距离,是指标志牌安装地点到接电处的距离,根据电学常识,我们知道,同等线径的线材,其取电距离越长,电阻越大,其电压衰减就越明显,所以,对于接电距离长的,要保证具备稳定的电压承载负载电压,就需要提高足够的线径给予保障。(3)发光标志类型。半透式发光标志牌,是仅仅标志版面中的内容、图案、线条部分发光,而非像全透发光标志那样整体版面都发光,所以,前者的单位面积的功耗,较后者略低点。现将内置照明发光标志的接电线径参考表,整理如下:

如果接电线径低于实际负载需要,可能会导致:(1)线材无法承受负载电压、电流,而烧毁线材和标志设备;(2)控制机箱内的输入电压处于低压状态(小于200V),开关电源的输出电压长期不能满足标志的最低工作电压需要,使标志设备受损。(3)标志后期的设备、控制升级,需要预留足够的空余线径,低线径无法保障后期的升级需要。
