桥梁航道助航发光标志

2020年5月27日 0 条评论 3.23k 次阅读 2 人点赞

船舶在内河或海域中通行,在临近跨河、跨海桥梁时,需要通过观察桥梁上的助航标志,来判断桥梁下方的通行航道定位,及时修正航行线路,所以设置于桥梁上的助航标志,对船舶准确、及时地把握前方桥梁信息显得尤其重要。桥梁航道助航标志通常采用逆反射材料,船舶临近时需要依赖射灯照射才能认知版面信息,在桥梁周围光照环境不佳的夜晚或恶劣天气,普通的反射型标志已不能满足全天候的视认需求,现在普遍采用主动发光标志工艺,该标志不仅具备主动发光功能(不需射灯照射),同时兼具逆反射效果,被越来越多地应在桥梁航道助航上,极大地增强了助航标志的远距离视认性、警示性、易捕捉性,大大提升了桥梁航道的安全性。
一、桥梁航道助航标志类型

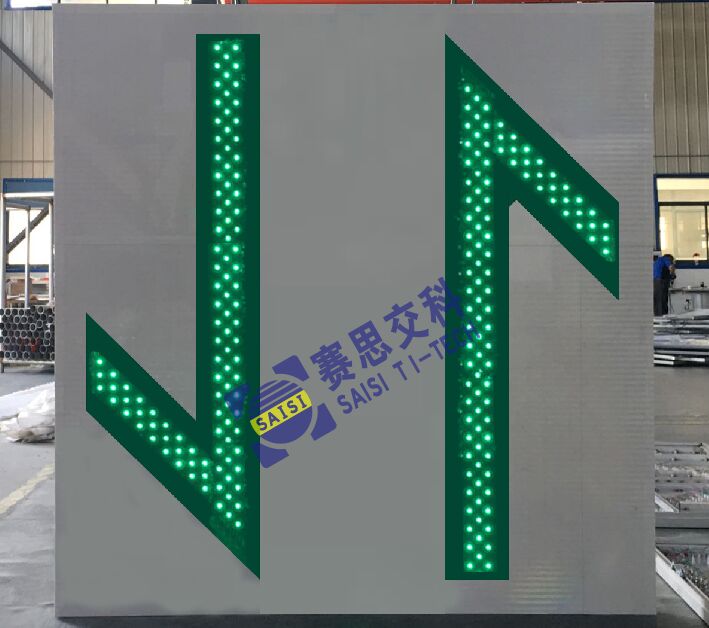

(1)双向通航桥孔中央标志


技术参数:尺寸2000mm*2000mm;白底、绿图案、绿色LED管;LED点阵式主动发光标志;太阳能供电或外接市电。

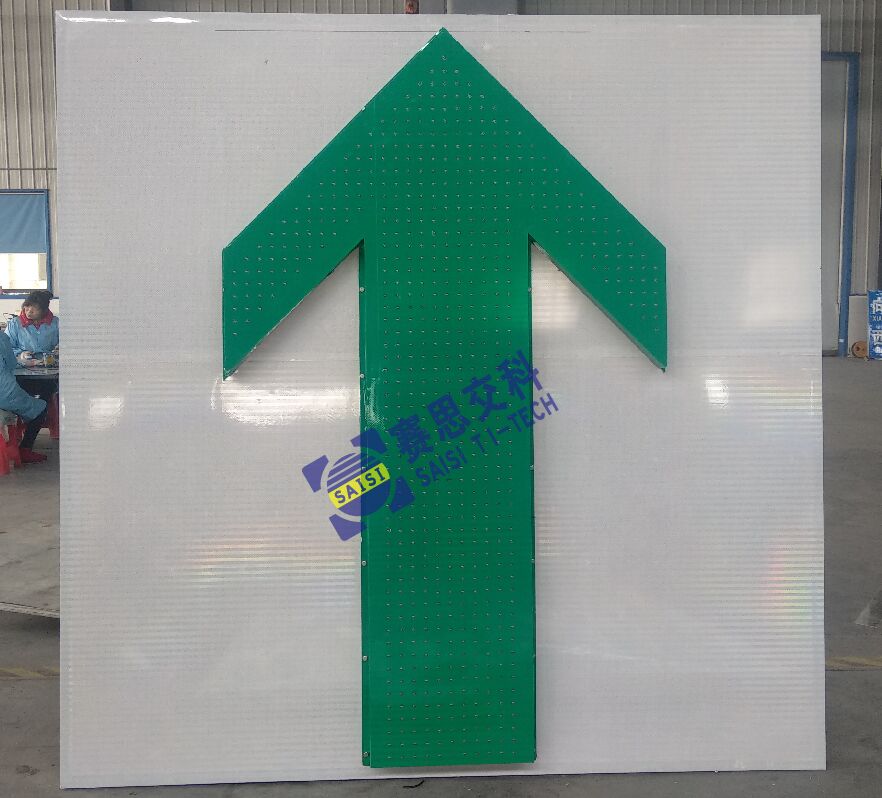

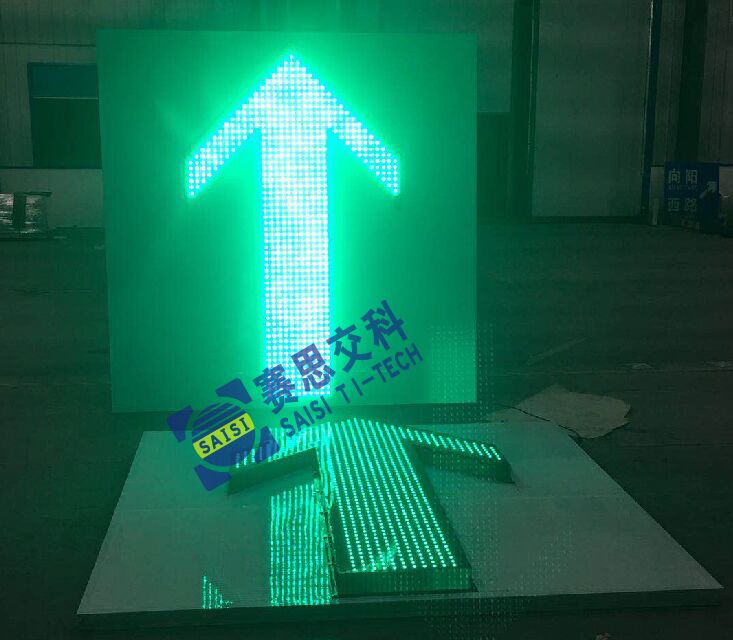

(2)单向通航桥孔标志


技术参数:尺寸2000mm*2000mm;白底、绿图案、绿色LED管;LED点阵式主动发光标志;太阳能供电或外接市电。

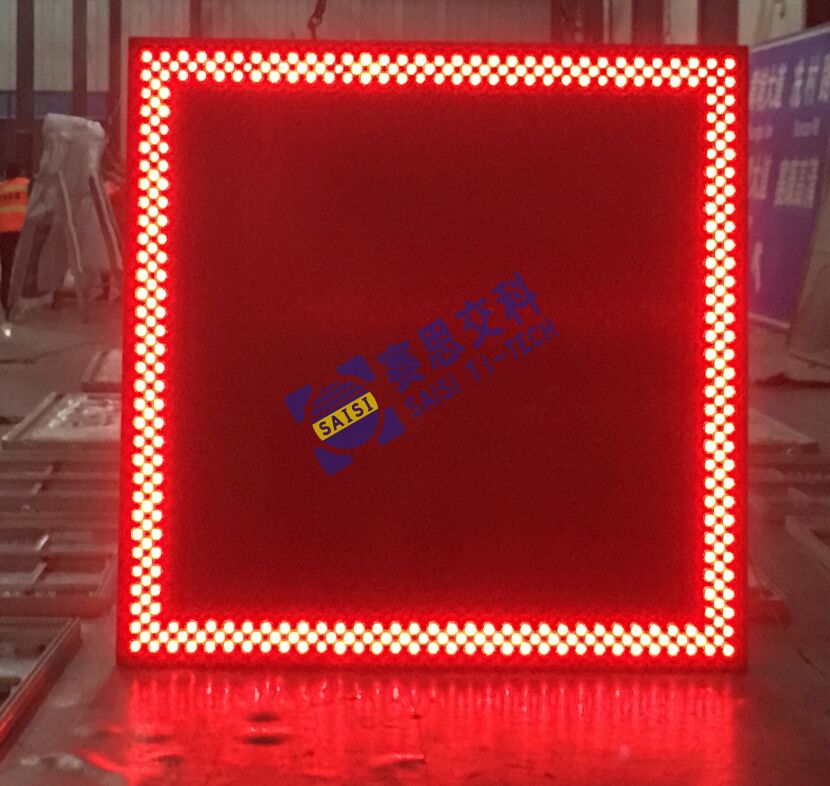

(3)通航桥孔左侧标志


技术参数:尺寸2000mm*2000mm;红底、无图案、红色LED管;LED点阵式主动发光标志;太阳能供电或外接市电。

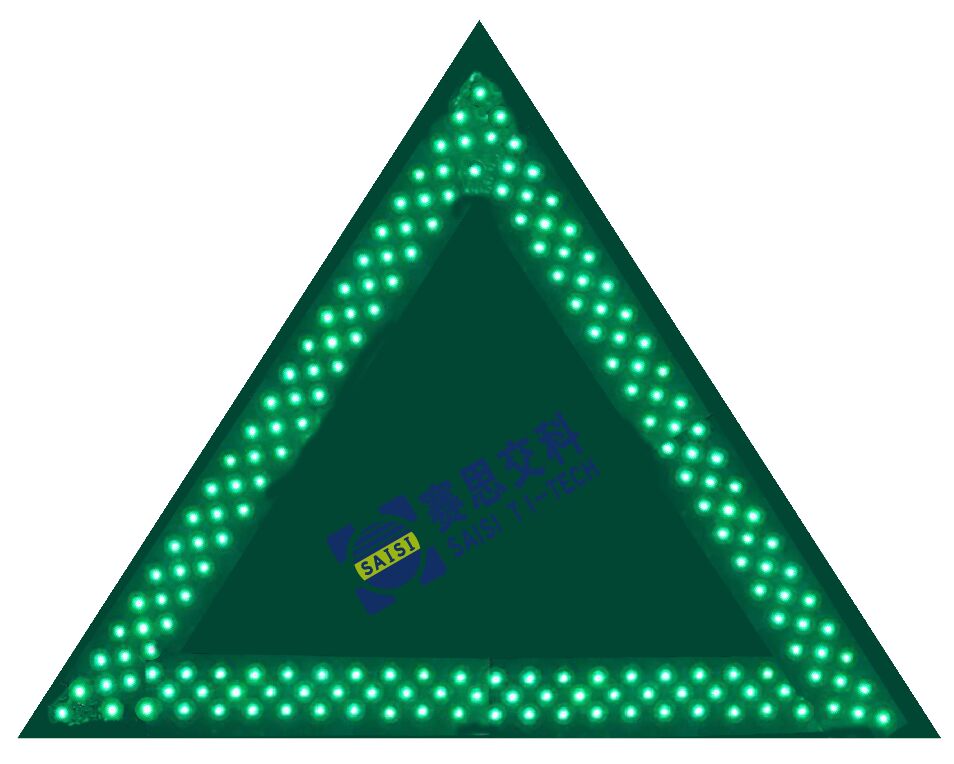

(4)通航桥孔右侧标志


技术参数:三角2400mm;绿底、无图案、绿色LED管;LED点阵式主动发光标志;太阳能供电或外接市电。

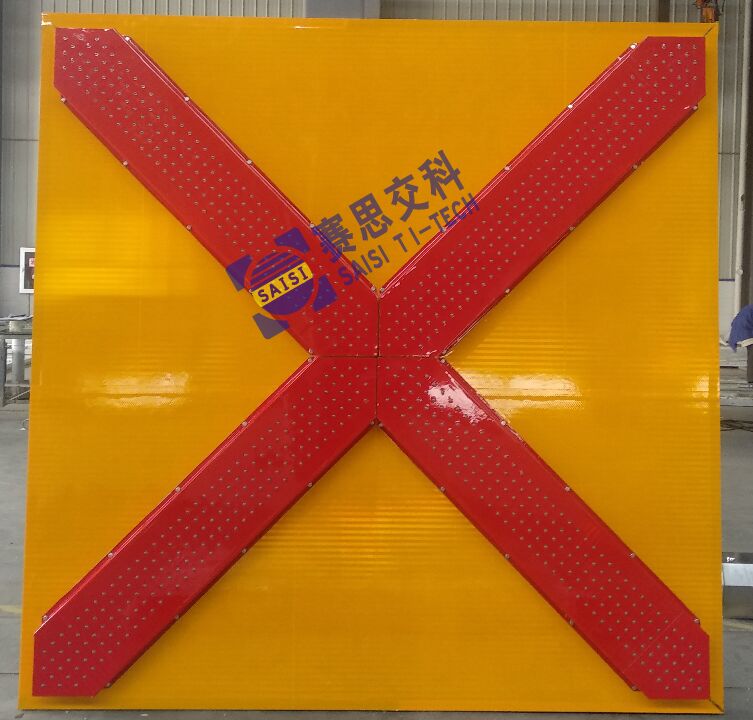

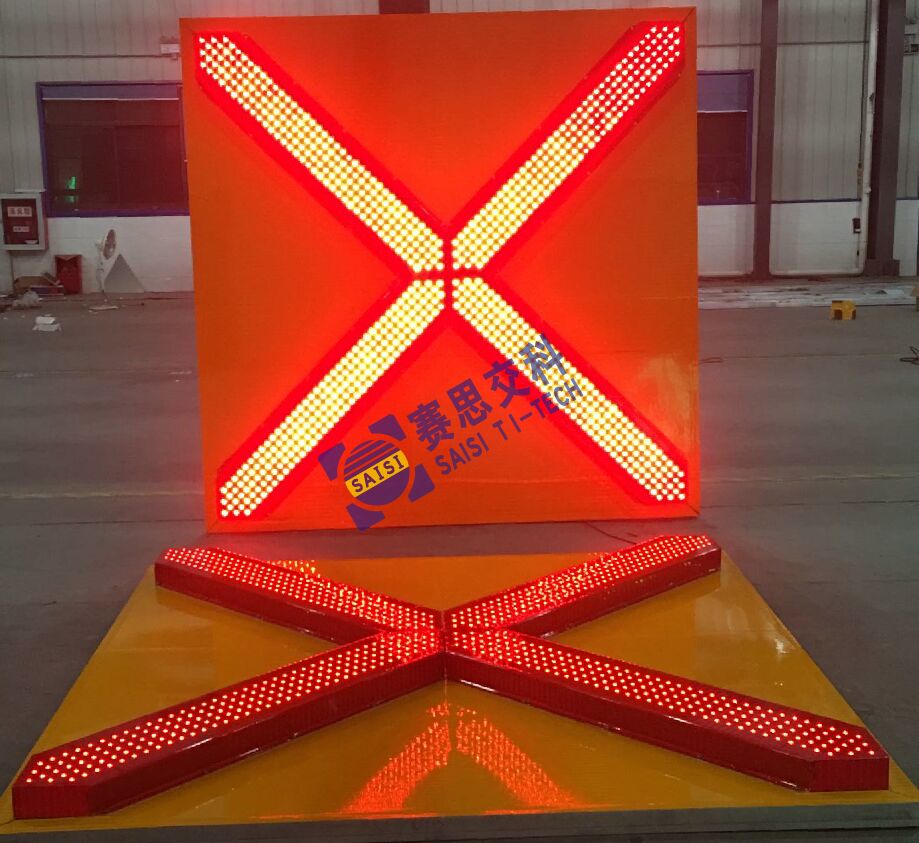

(5)桥孔禁航标志


技术参数:尺寸2000mm*2000mm;黄底、红图案、红色LED管;LED点阵式主动发光标志;太阳能供电或外接市电。

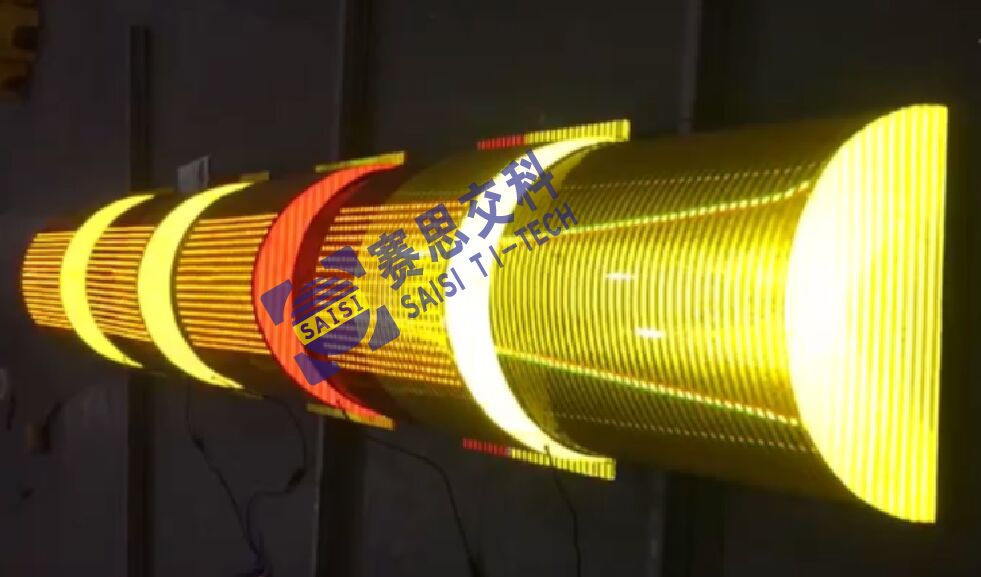

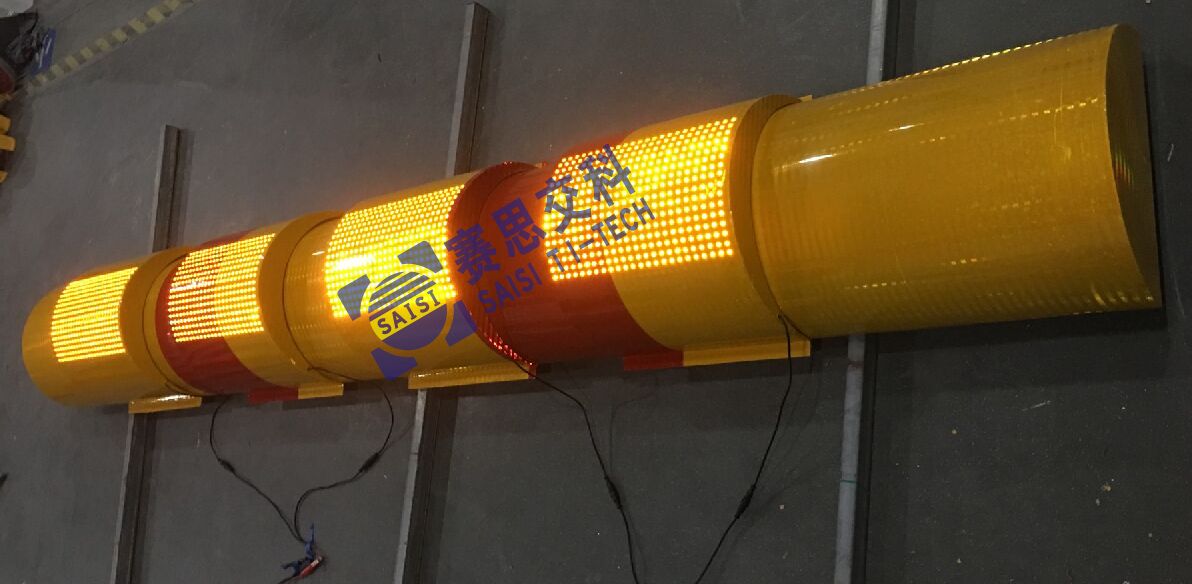

(6)桥墩警示标志


参考尺寸:4000mm*400mm;红黄相间底膜,红黄LED管;LED点阵式主动发光标志;太阳能供电或外接市电。
二、工艺品质要求:
(1)结构抗风性。标志安装于桥梁上,户外风速大,标志需抵抗较大的横风压(根据安装位置具体风压值测算),标志版面需做加固型结构件,及稳固插件结构。
(2)工艺高品质。标志安装位置偏僻,维护工作繁琐,出厂前应做好充分的电子老化测试,保证产品具备较高的工艺品质。
(3)防水高等级。标志安装于桥梁,水面/海面水蒸气蒸发量高、且桥梁走水槽可能渗水侵蚀,应充分测试防水等级,所有LED发光单元需具备内浸泡无损伤防护结构,内部导水结构合理布局,设置专用通道。
(4)散热性能。标志安装于户外,夏季高温季节,元器件工作产生热量,需设置装用导热、散热工艺,降低元器件因长期高温而导致的使用寿命降低。
(5)抗腐蚀性。安装于海区标志,面板层、背板层需采用防腐蚀材料,避免氧化锈蚀。
三、桥梁航道助航标志设置:
在国标《中国海区可航行水域桥梁助航标志》(GB24118-2009)中列出了两种类型的通航桥孔:双向通航桥孔和单向通航桥孔,并根据不同的通航桥孔给出了对应的设置标准。

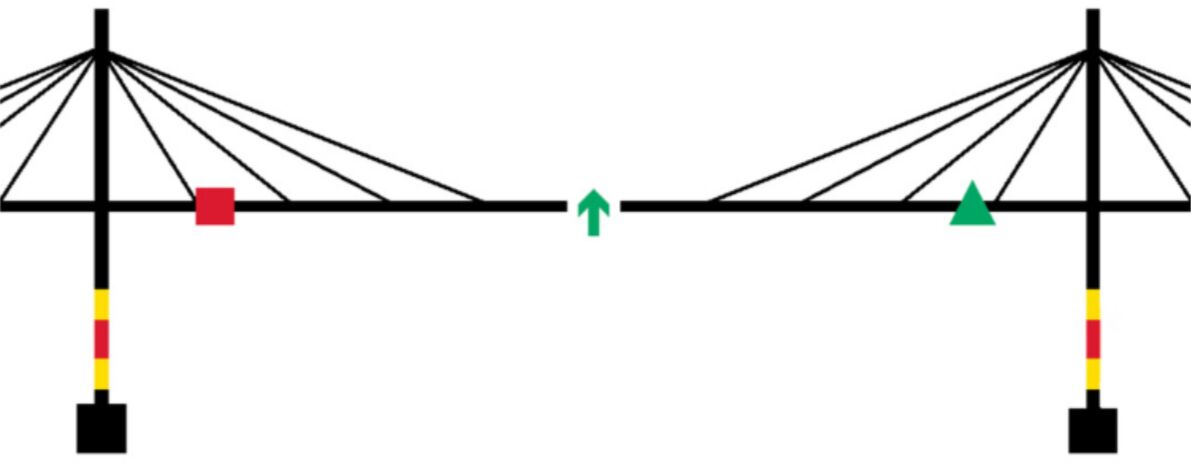

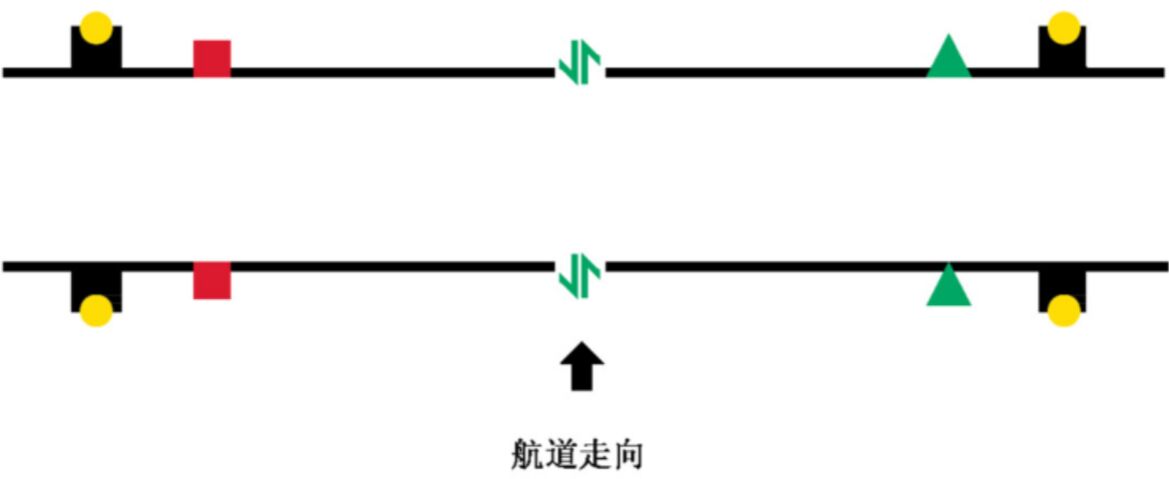

(1)单孔双向通航桥梁

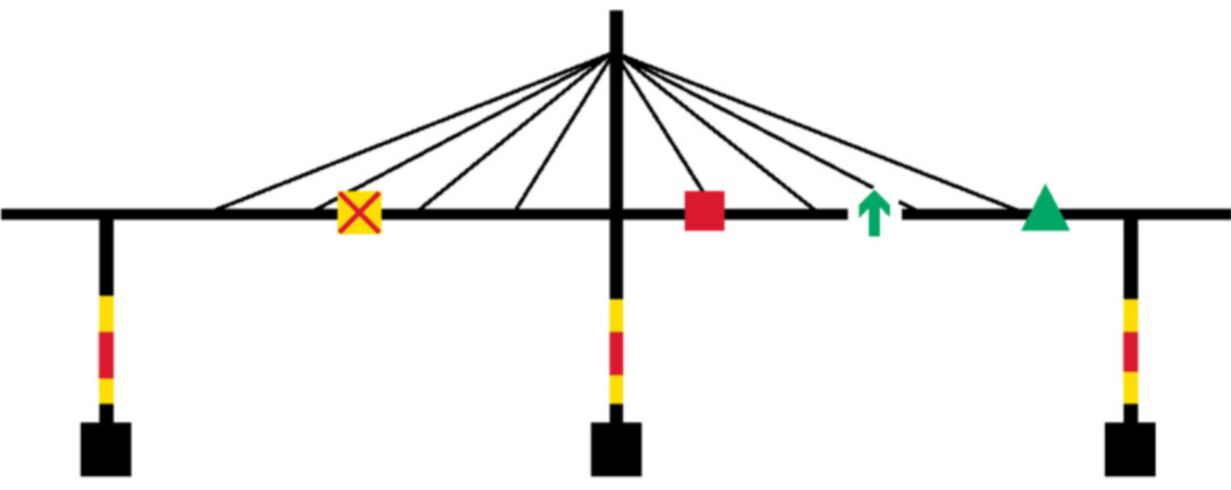

(2)单孔单向通航桥梁

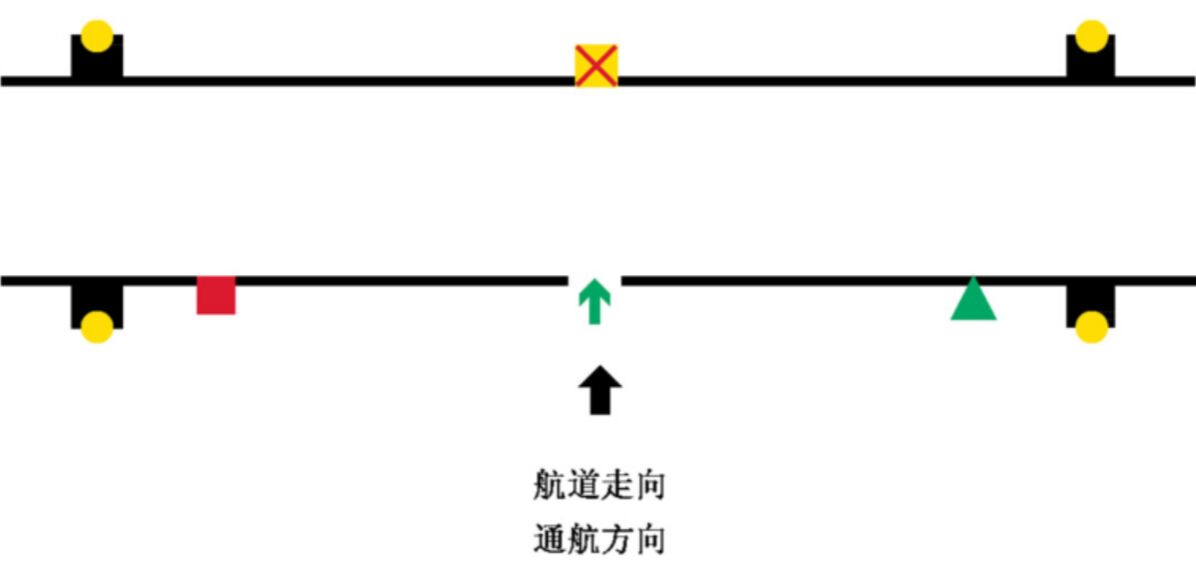

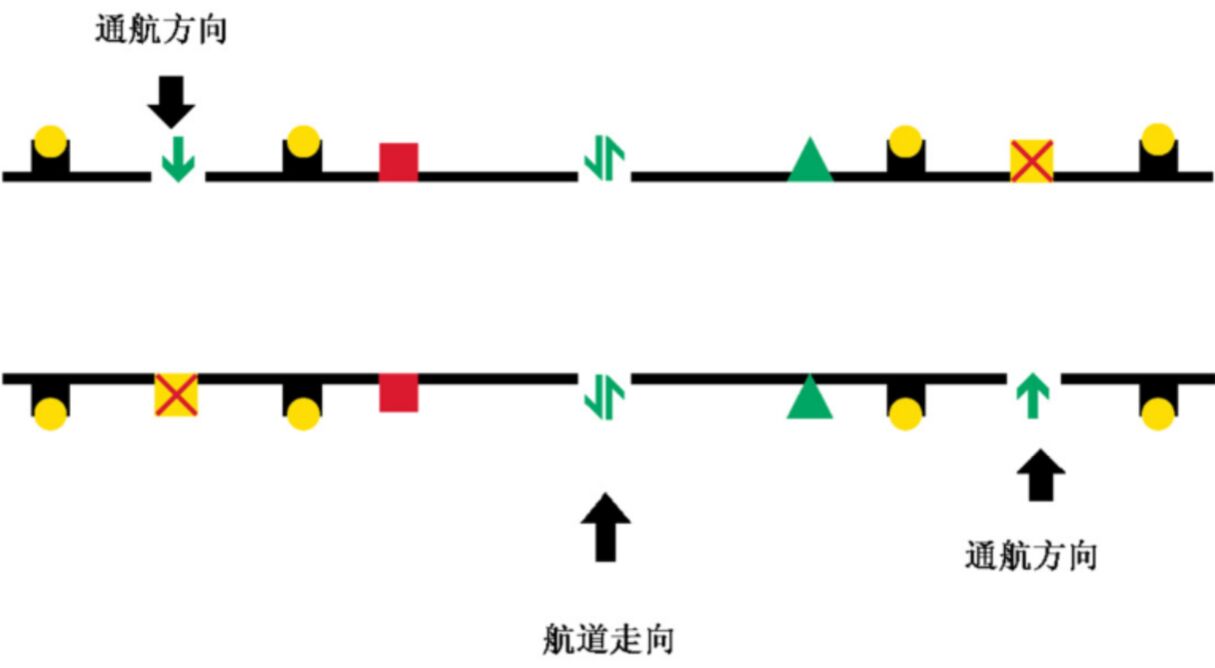

(3)单孔或多孔单向通航桥梁

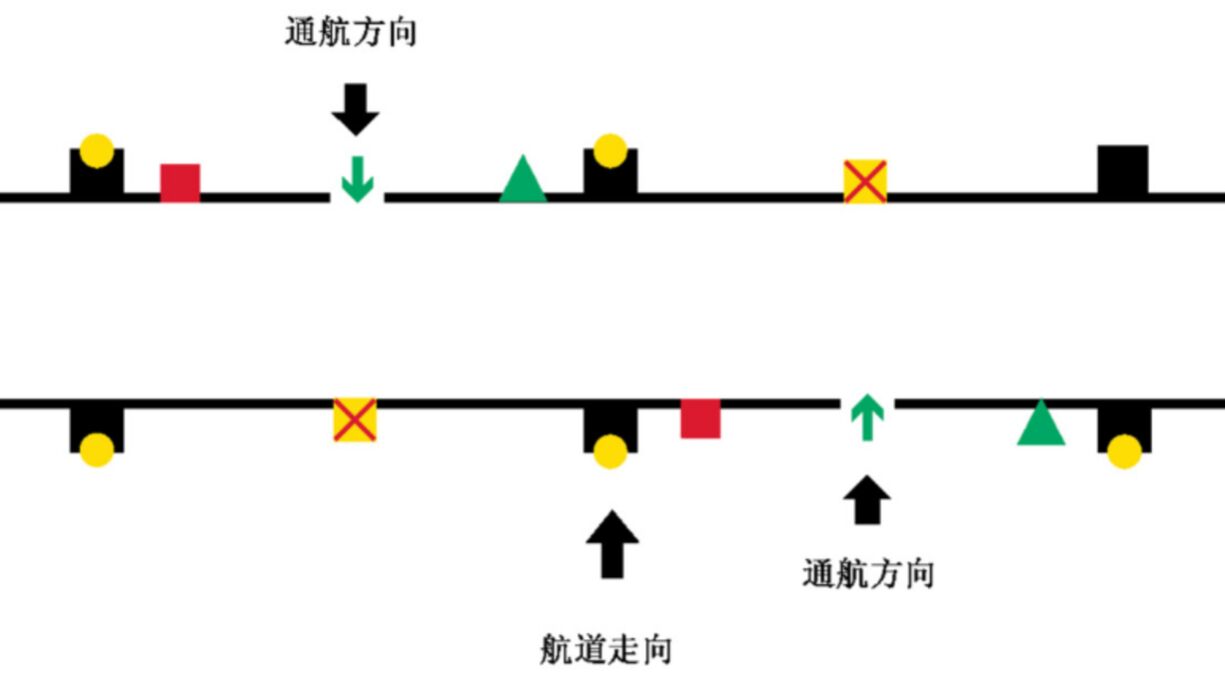

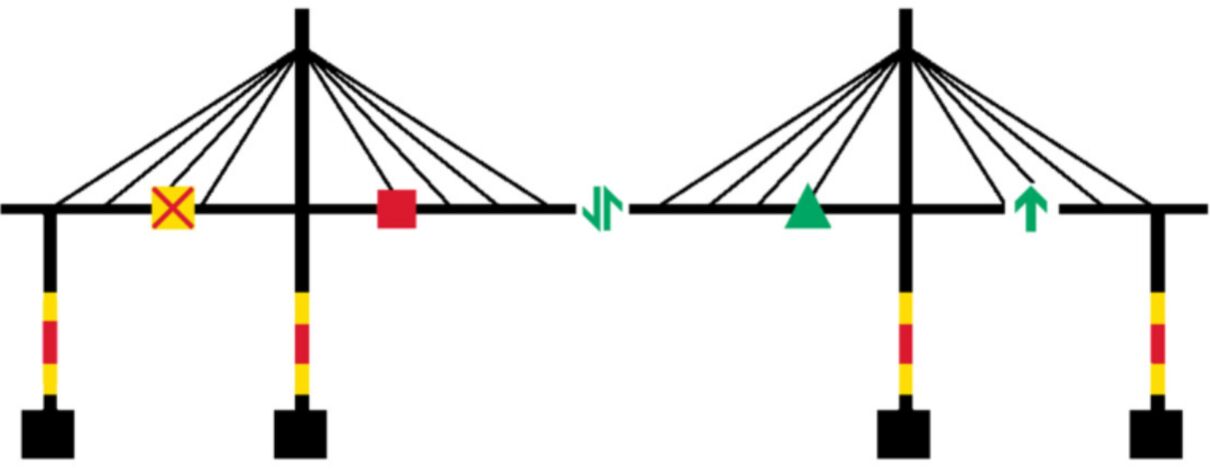

(4)三孔通航桥梁
