国标《道路交通标志和标线》之道路交通标志(GB5768.2)2022版本中新增或修改的标志版面——赛思交科

2022年4月24日 0 条评论 716 次阅读 0 人点赞

国标《道路交通标志和标线》(GB5768)是我们交通人必备的学习标准,其初版于1986年发布,其后,分别于1999年、2009年,2022年共做了三次修订。本次的交通标志部分(GB5768.2)修订版为当前的最新版本,于2022年10月1日正式实施,对比研究了2009版,其增加和修改了不少图标,汇总整理如下:

(1)增加了交通事故管理标志

含义:以粉红色或荧光粉红色为标志底色,用以警告前方路段正在进行道路交通事故管理,应减速慢行、停车等候或绕道行驶。

(2)修改了“公交专用车道标志”的图标含义

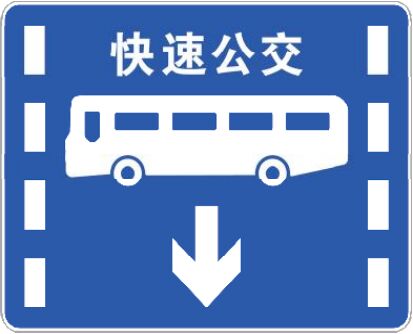

变化之处:在2009版本中,上左图表示为:“该车道专供本线路行驶的公交车辆行驶”;而在2022版本中,上图左则表示为“仅供公交车辆、通勤班车等大型载客汽车通行”,增加了“通勤班车”车种。而要表示“本车道仅供公交车辆行驶”,则需要在图标上方加“公交”字样,如上中图所示。如果还要详细定义为“快速公交”,则需如上右图所示。

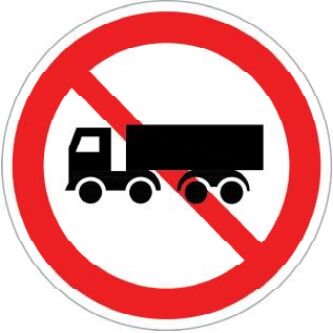

(3)修改了“禁止挂车、半挂车驶入标志”的图形



变化之处:上图左为2009版本中“禁止挂车、半挂车驶入标志”的图形;2022新版本图标,如上图右所示。

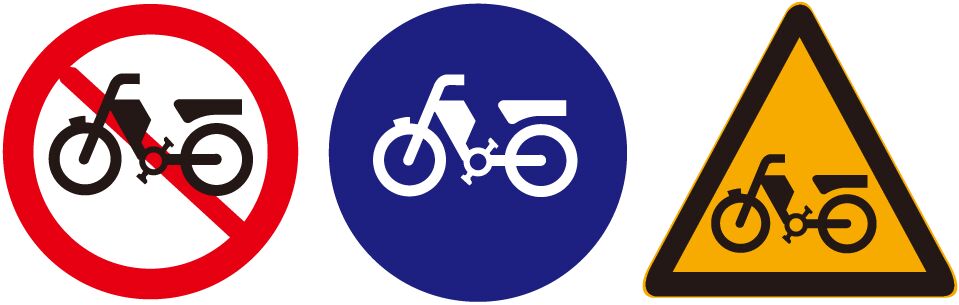

(4)新增了电动车图标,分别对应禁令、指示、警告三类标志

(5)修改:将2009版本“禁止电动三轮车驶入标志”,修改为“禁止三轮车驶入标志”,扩大图形所指范围,不再仅限于“电动三轮车”。

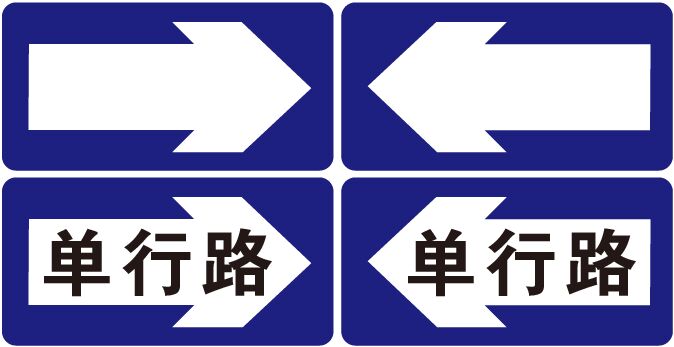

(6)增加了“单行路指示标志”带了文字的版面形式。

说明:在2009版本(如图上左、上右所示),不易理解为“单行路”指示标志,特在2022新版本中,增加了带“单行路”文字提示的版面,对单行路指示标志添加了文字说明。

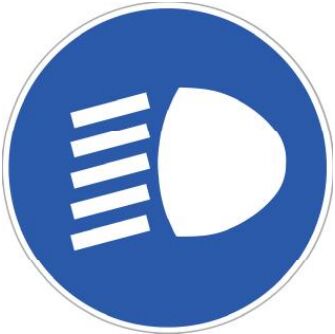

(7)增加了“开车灯标志”

含义:表示机动车行至该标志处,应开启车灯。主要设置于隧道口前等需要开车灯处。

(8)增加了“小型客车车道指示标志”

说明:在2009版本中,仅给出了机动车道标志,未对小型客车车道指示进行图标定义,2022版本给予明确细分、定义图标。

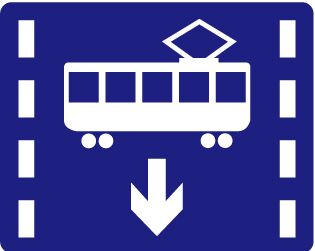

(9)增加了“有轨电车专用车道标志”

表示:该车道仅供有轨电车通行,本标志应与“公交专用车道标线”配合使用。

(10)增加了“非机动车推行标志”

含义:表示该道路仅供非机动车推行,不准骑行。主要设置于天桥、地下通道等禁止骑行的路段入口处。

(11)增加了“靠右侧车道行驶标志”

含义:表示车辆除必要的超车行为外应靠右侧道路行驶。该图标对车道行驶轨迹选择,给出了明确的图标定义,以往的“靠右侧车道行驶”管理指令,需要通过冗繁的文字描述,该标志给予了明确图标示意。另:应加辅助标志说明靠右侧车道行驶的车型定义。

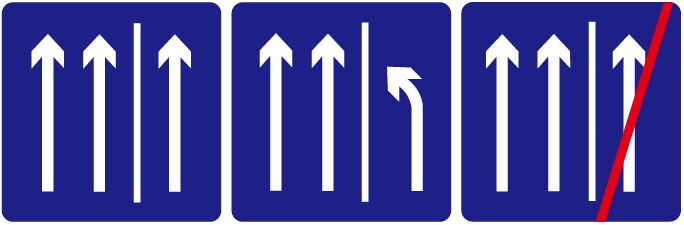

(12)增加“硬路肩允许行驶标志”

说明:表示该处硬路肩允许车辆通行,上左图设置于起点;上中图设置于即将结束处,提示尽快合流;上右图设置于终点处。

(13)增加“货车通行标志”

含义:表示货车应在该道路上行驶,其它车辆也可以在该道路上行驶。特别采用绿色反光膜作为外圆圈。

(14)增加“荧光黄绿外边框的人行横道标志”图案

含义:增强了对人行横道标志的远距离驶认性。

(15)修改“步行标志”的名称和图案



说明:在2009版本中,该标志名称为“步行标志”,如上左图;在2022版本中,名称修改为“行人标志”,图标改为上右图。

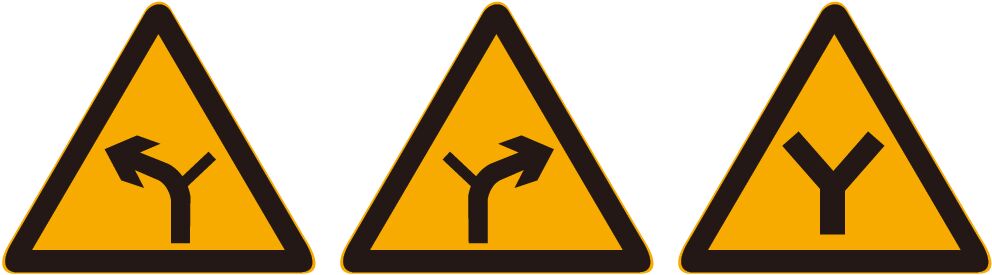

(16)增加“交叉路口标志图形显示实际道路交叉形式,线条粗线显示宽度”

说明:新增上列用细线条表示相交道路宽度,相对当前道路较窄的图形表示方式,如上列三图。另新增下列三图,新的相交道路线型的形状图。

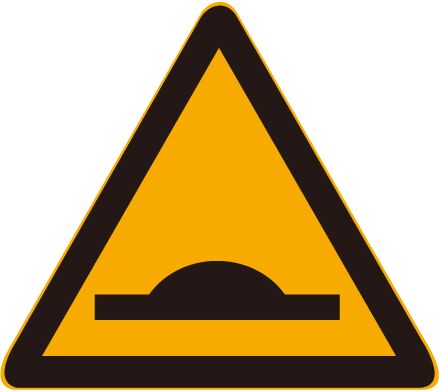

(17)修改“路面高突标志”为“减速丘标志”

(18)增加“电动汽车充电站识别标志”

另有其它变动:(1)修改了“注意车道数变少标志”和“线形诱导标”,由原来的蓝色底、白色图标的指示类标志,调整为黄色底、黑色图标的警告类标志。(2)修改了“钓鱼”、“潜水”、“划船”、“滑雪”、“滑冰”等旅游类符号标志的图形。(3)修改了“收费站预告”和“收费站”标志形式。(4)修改“交通监控设备标志”为告示标志。

以上2022版在2009版基础上,新增或修改的标志版面,若整理有遗漏,欢迎告知补缺。谢谢。
