一、技术说明

1、基本说明:标志框体内嵌入白色LED点阵,采用固定电路开板,通过密集点阵同时显示多种车道图案,根据需要,控制显示当前车道样式,达到车道功能的实时改变。

2、标志尺寸:

(1)固定成型版式:整体版面1000mm×1500mm,显示版面800mm×1200mm。

(2)人工开孔版式:根据款式需要,机械开孔,定制发光图案

3、显示方式:白色密集点阵。

4、发光状态:全天候发光开启。

5、版面款式组合:款式A:左转+直行+直左;款式B:右转+直行+直右。

6、发光强度:单管白色LED≥6000mcd。

7、可视距离:≥300米。

8、视角范围:50-120度。

9、供电方式:建议外接市政电网不间断电源,输入电压220V,工作电压24V。

10、控制方式:

(1)时钟控制器:内设调频时钟器,根据设定时段,自动切换显示;

(2)手控拨挡:人工根据现场流量情况自动切换;

(3)SIM远程短信控制:预设手机卡,保持通讯卡不欠费,通过发送对应的控制代码短信来远程控制前端显示状态。

(4)后平台联网控制:需安装NB-IOT智慧交安设施管理云平台。

二、参考图片

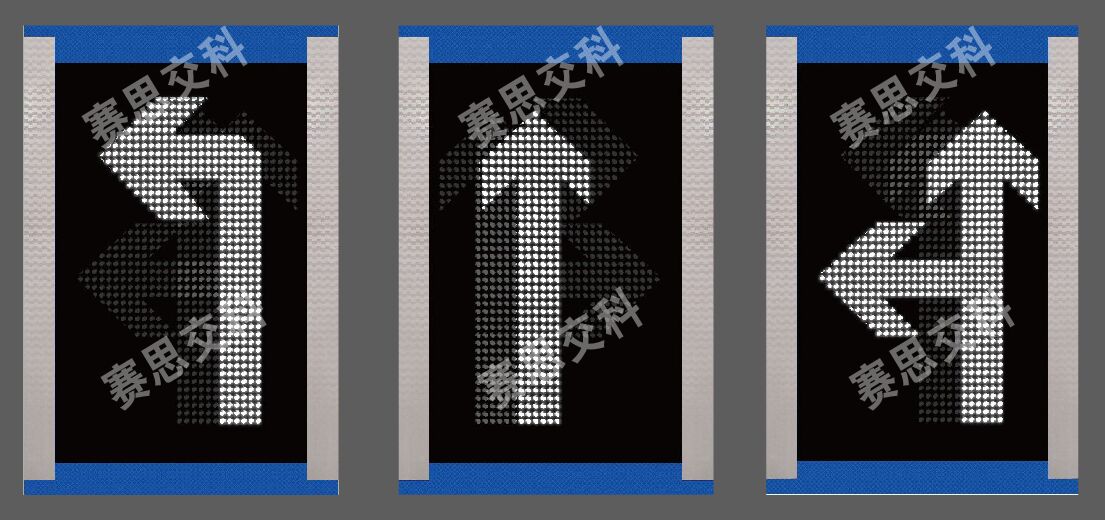

款式A:左转+直行+直左

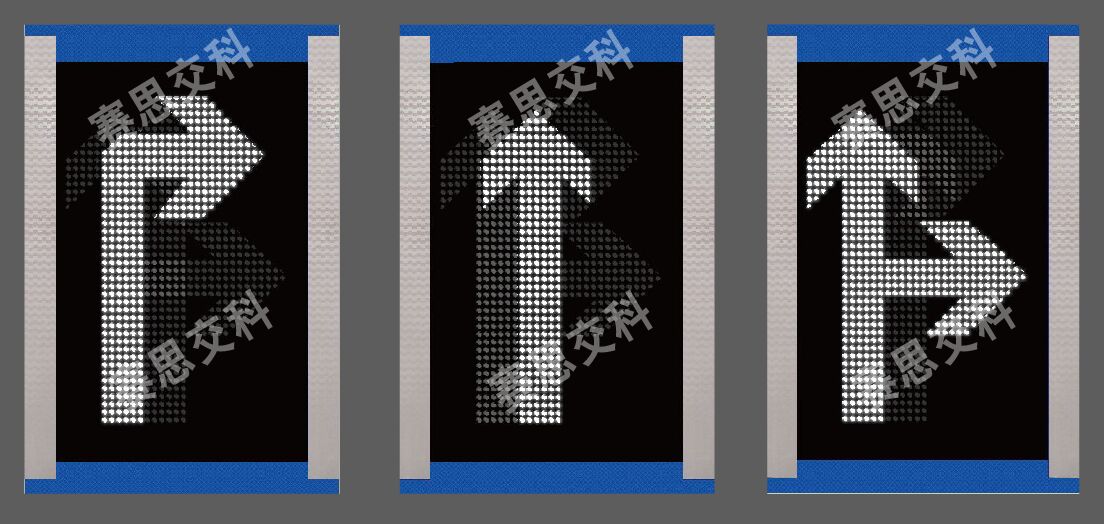

款式B:右转+直行+直右
