非灯控路口行人过街预警02:行人过街激光雷达监测预警系统

2020年8月25日 0 条评论 9.32k 次阅读 0 人点赞

在城市道路两侧,因存在一定的慢行交通过街需求,常常会设置行人过街横道线,方便行人和非机动车过街通行,因慢行交通流量的垂直汇入,势必会给路段内快速通行的机动车通行带来一定的危险因素,同时慢行交通者在无特定的通行权下穿行,也存在一定的安全隐患。因过街流量尚未达到设置周期性交通信号灯的条件,为保障合理的通行权,降低过街安全风险,通常采用设置触摸式交通信号控制,或采用智能行人过街预警系统。
本智能行人过街预警系统,主要包括:激光雷达监测设备、人行横道发光指示标志(双面)、注意行人发光警告标志(辅标"有人过街、注意礼让")、语音播报器、太阳能发光警示柱、太阳能发光道钉、无线数据传输模块、总控制系统(含软件)等。

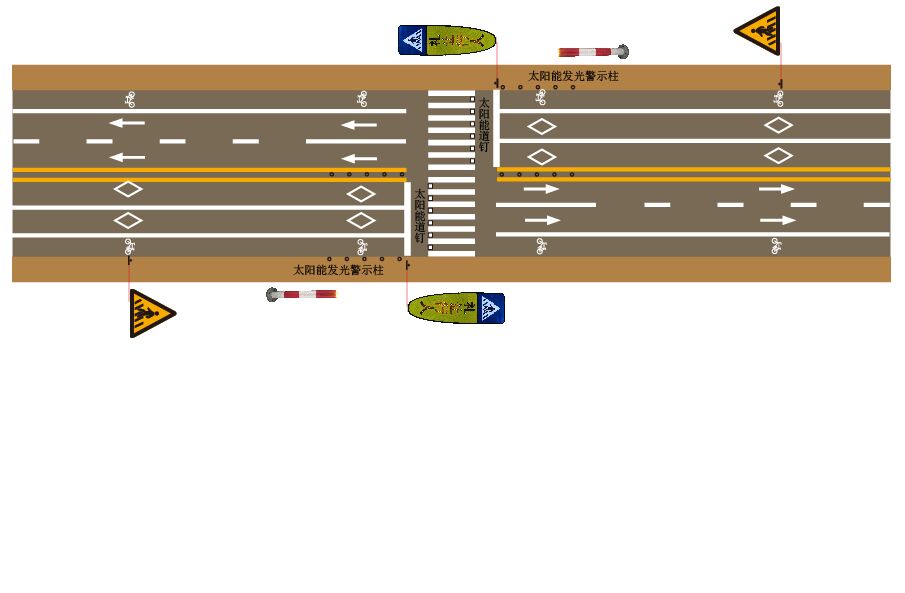

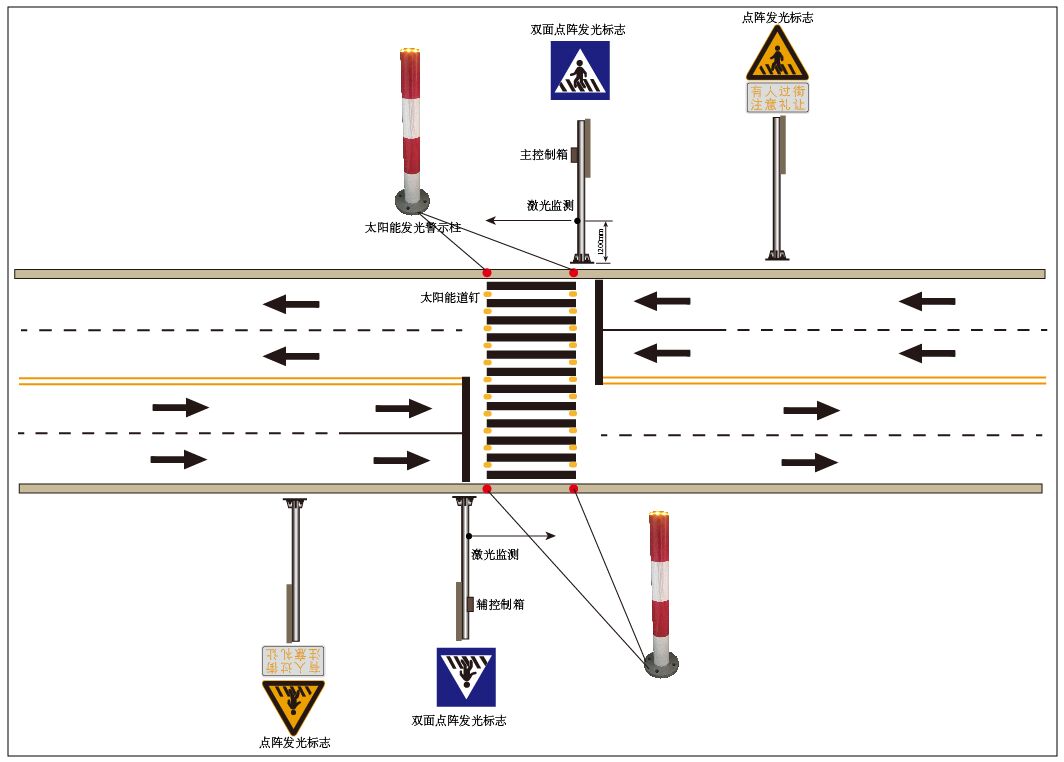

当一边的激光雷达监测设备在人行横道线两端监测到有行人时,向两侧的注意行人发光警告标志、语音播报系统发送无线控制信号,同时点亮发光标志和语音播报系统,告知路段机动车驾驶人前方有行人过街,注意礼让行人。系统根据道路宽度,计算行人过街的通用时间,采用延时计算方法,当超过延时长度时,监测系统未监测到新的人行过街信号时,自动关闭发光警示标志和语音播报器,只到新的行人过街信号出现。总平面图如下:


本系统特别适用于小流量的行人过街预警,大大增强了行人过街的安全性。设备清单如下:

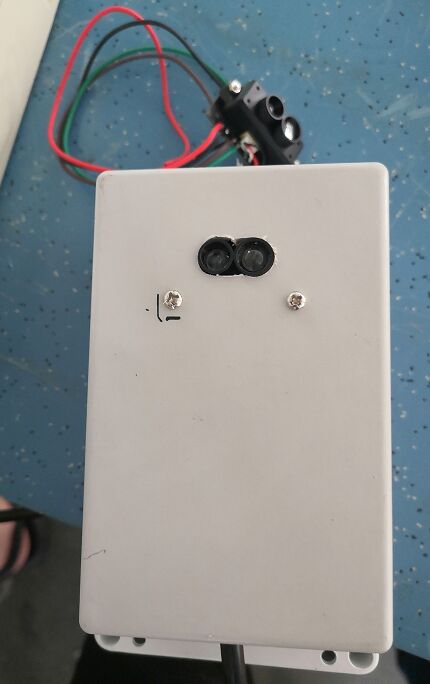

(1)激光雷达监测设备

(2)人行横道发光指示标志

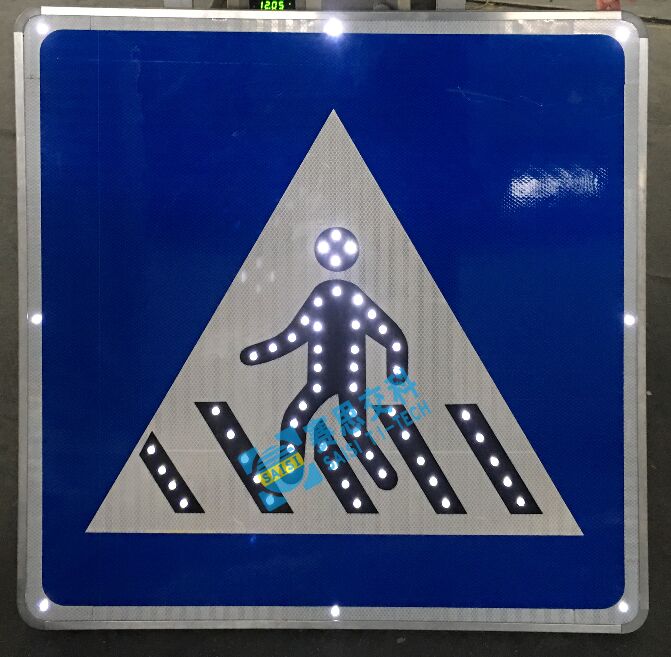

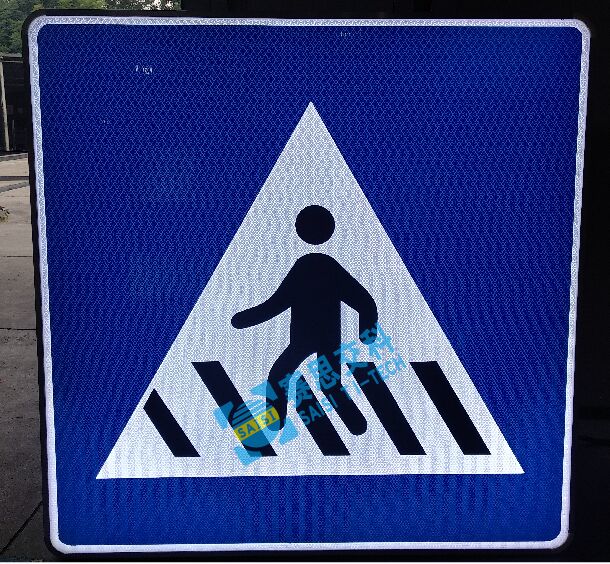

版面可采用:点阵发光(下图左)或全透发光(下图右);尺寸:方型边长80cm;供电方式建议采用外接市电。

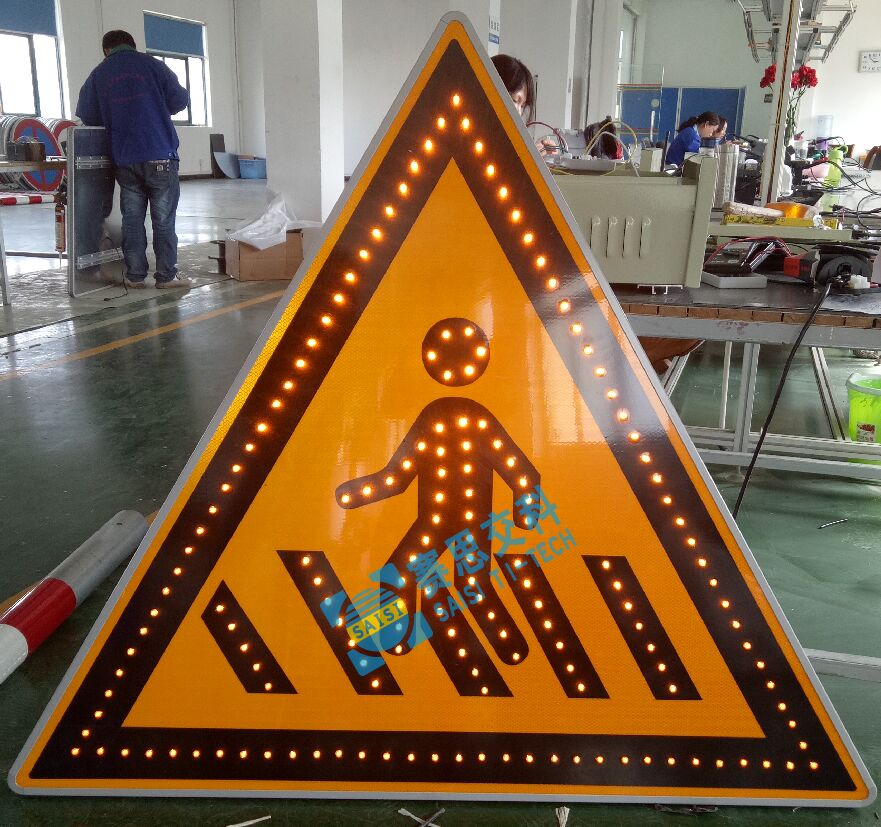

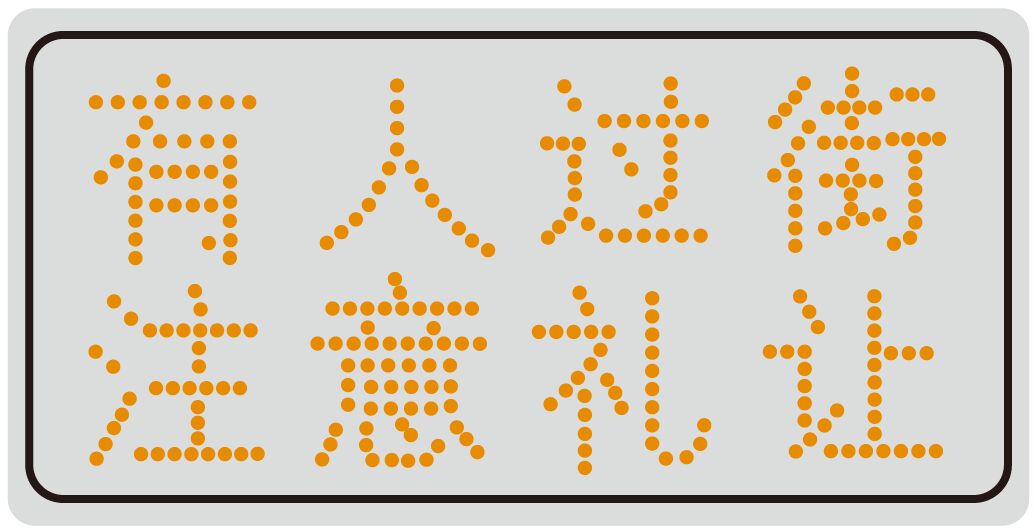

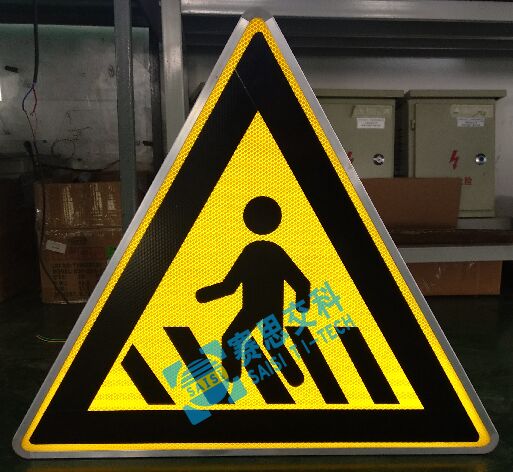

(3)注意行人发光警告标志(辅标"有人过街、注意礼让")
版面可采用:点阵发光(下图左)或全透发光(下图右);尺寸:三角边长90cm;供电方式建议采用外接市电。

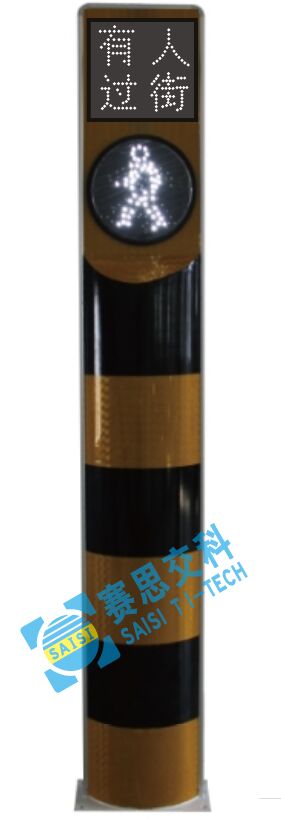

或:一体发光信息警示柱(尺寸:宽度45cm*230cm),如下图

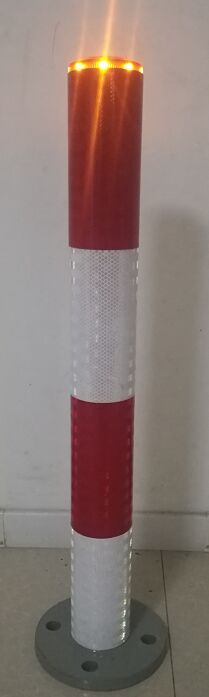

(4)太阳能发光警示柱
规格尺寸:直径89mm*800mm,柱帽发光,太阳能供电。

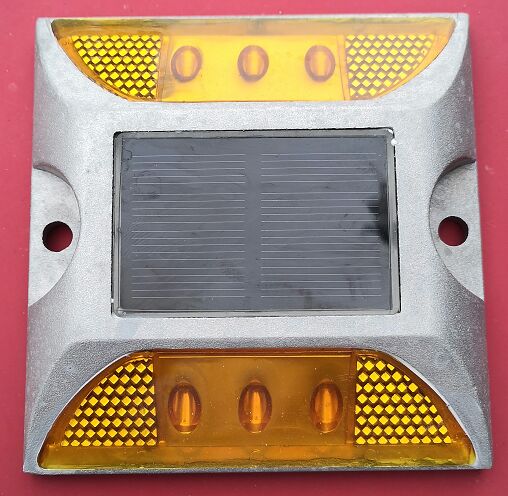

(5)太阳能发光道钉
材质:铸铝;供电方式:太阳能;发光颜色:黄光(红光、白光、绿光可选)。

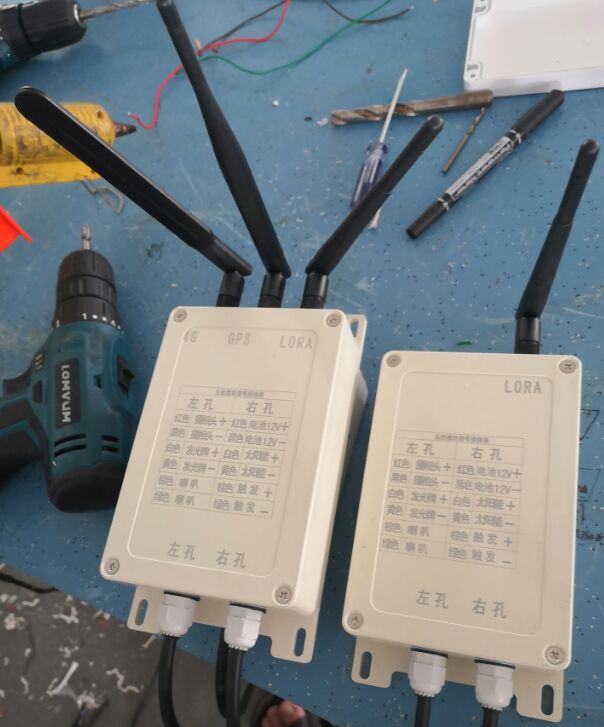

(6)无线数据传输模块
含主信号发送端子、辅接受信号端子。


(7)总控制系统(含软件)
控制卡集成(略)

更多了解,请持续关注本网站(http://www.njsaisi.com),或致电:陈经理 13776419300(微信同号),您的参与会让产业更加创新发展。
