发光禁航标志的技术说明

2023年10月24日 0 条评论 664 次阅读 0 人点赞

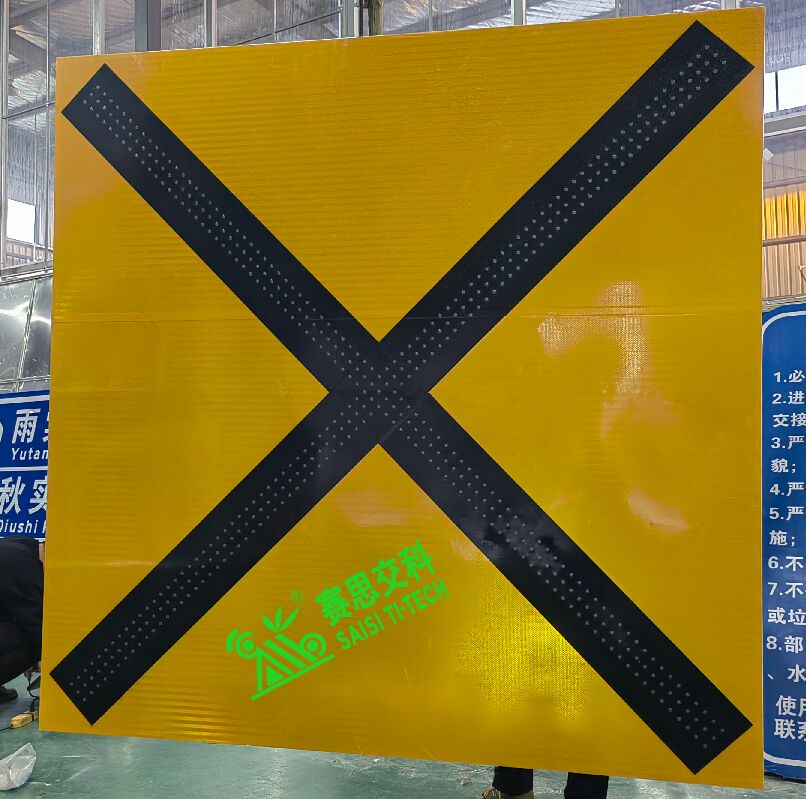

发光禁航标志的整体形状为方型,版面为黄色底膜,黑色叉形图案,通常采用2000mm*2000mm,或2400mm*2400mm尺寸;主要设置于桥孔上方,表示该桥孔仅为对向航道通航方向,本方向为禁航方向,不得通行。根据国标《中国海区可航行水域桥梁助航标志》(GB 24418)的技术要求,版面图标如下:

为提升禁航标志的远距离视认性和警示性,通常都采用LED发光工艺,根据LED布点需要,通过数码打控工艺,将标志版面均匀开孔,外嵌LED发光灯串,要求其灯色为黄色定光,通过设置必要的电阻、电容,来调节标志的亮度及均光性,夜间“×”型图案显示为黄色,以实现标志的主动发光特性。

发光禁航标志具备自动光控功能,白天与普通标志一样,当夜晚来临,或天色变暗时,具备自动检测感光功能,实现标志发光与关闭的自动切换,开启整体发光电路的工作状态,实现标志版面中的字符、图案内容的主动发光功能。

发光禁航标志具备闪烁设定功能,通常其闪烁模式采用“莫尔斯(P)”专属信号(也被称为摩斯密码,是一种时时断时续的点线信号代码,通过不同的排序组合来表达不同的航道信号),周期为“12秒”,闪光节奏为“. — — .”,根据《内河航标技术规范》(JTS/T 181-1-2020)之4.2.3所述:“在确定各种灯质时,其中闪光的持续时间不得小于0.4秒。选用莫尔斯信号闪光时,其中长闪光时间应为短闪光时间的三倍,每两次闪光间的间隔时间与短闪光时间相等,每组闪光后的间隔时间不应小于长闪光时间。”,我们在出厂时,设定“莫尔斯(P) 12秒”的闪烁信号为:初始周期(亮0.85秒、灭0.85秒、亮2.55秒、灭0.85秒、亮2.55秒、灭0.85秒、亮0.85秒、灭2.65秒)——循环周期。总周期值为12秒。

发光禁航标志的供电系统,通常采用太阳能蓄电池供电(DC12V),或外接市政用电(AC220V),采用前者方式供电时,还需根据安装位置的常年气候温度,选用合适的电池组(一般电池,或耐极寒电池)。电池组一般在3年后,开始自然衰减,其最大存储电量降低,意味着能抵抗连续阴雨天气的天气在减少,应根据工程需要,及时组织更换。

发光禁航标志的结构件应符合国标《道路交通标志板及支撑件》(GB/T23827)相关技术要求,并适合海面耐腐蚀环境,同时,需保障超系数的抗折结构稳定性。

发光禁航标志的功能优势(1)提升标志的远距离视认性能;(2)提高标志的动态警示性能;(3)增强标志的大侧角辨认性能;(4)增加了标志在背景环境中的捕捉率。
