多功能智能激光警示桩（V3.0版）

一、产品概述
        非灯控路口行人过街，因其没有独占的通行权保护，在夜晚或视线不佳的交通场景中,极易形成碰撞事故，成为影响居民友好出行的一大交通安全隐患。为此，本公司联合各领域专业人才团队，共同研发了本款“多功能智能激光警示桩(V3.0版)”产品，以 专门针对非灯控路口行人过街预警。本款产品集合了雷达检测系统、传感检测系统、红外激光照射功能、语音播报功能、显示屏动态显示功能、爆闪警示功能、视频监控功能等七大模块。当设备检测到有行人过街，并同时检测到有来车时，同时触发LED显示屏和语音播报器，告知行人注意过街安全；当行人跨进斑马线的瞬间，设备发射出红色激光束，照射在行人面对来车一侧的小腿上，对向的两侧设备通过无线通讯同时联动响应，向来车司机远距离传达斑马线上的行人运动状态，增强警示，提前做好制动准备，起到预防和减少行人过街的交通安全事故。同时，交互闪烁的爆闪灯，能增强路口的远距离警示；面对斑马线的视频监控，也能为可能发生的交通事故提供有效的现场取证。本款设备集文字显示、语音播报、激光照射、爆闪警示、视频监控等多功能为一体，极大地保障了行人过街的安全等级，因其功能全、效果好、品质优等诸多产品优势，为提升区域交通安全发挥了不可替代的积极意义，越来越受到各地众多交通安全管理部门的青睐，成为保障非灯控路口行人过街的首选安全设备。
二、产品图示

图1：多功能智能激光警示桩产品示例图
三、技术参数
◆产品型号：NJSS-JSZ-JG3A
◆产品尺寸：整体尺寸1000mm(高)×220mm(宽)×220mm(厚)
◆产品材质：桩体整体镀锌、烤漆成型
◆可见激光带：投射扇区＞90度；28条红色线状光带；光带高度为300-600mm；红光波长约为635nm；对人体无伤害，但不能久视发射源。
◆雷达检测：探测距离＞150m，识别车道上临近机动车的空实信息。
激光传感器：最佳探测距离为20m范围内，识别通过人行道上的行人、非机动空实信号。
◆LED显示屏：双基色显示屏，净面积640mm*160mm。
◆语音喇叭：专用定制高音喇叭，音量多级可调，并可编制时段，分时开关。
◆视频监控：高清视频存储，记录保持20天，第21天覆盖第1天存储记录。
◆红蓝暴闪灯：外置80mm*80mm的红蓝暴闪灯，全天候加强路口警示。
◆激光响应时间：小于0.2秒，即：从行人进入探测区域开始，至激光投射功能被激发的时间差。
◆设备同步时间：小于0.2秒，即：从首台触发设备响应，到同组另一台设备响应的时间差。
◆工作电压：AC~220V/50Hz
◆最大功耗：约65W，所有功能启动时。
◆设备重量：约30Kg
◆电气运行环境：-40oC — 70oC
◆参数修改方式：云数据平台、手持遥控。

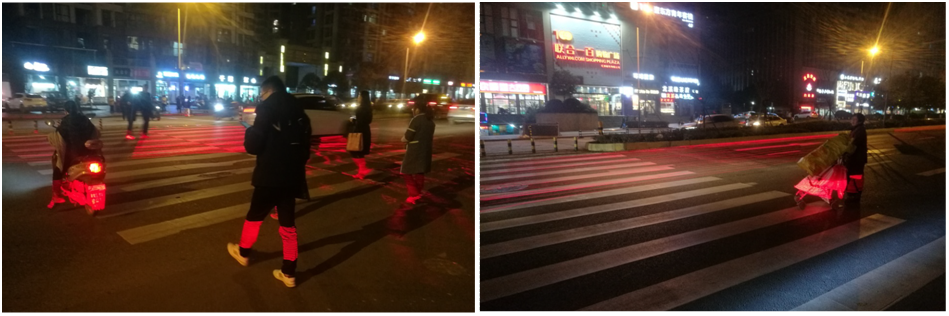

四、红外激光照射现场效果

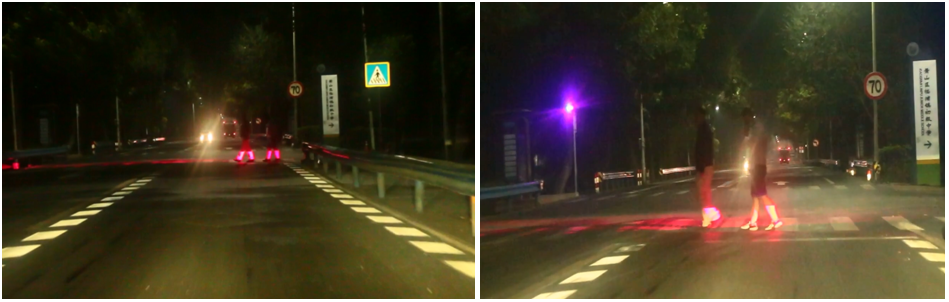

图2：多功能智能激光警示桩安装现场效果图
五、技术特点
快速响应——高灵敏度激光检测，无线传输信号，＜0.2秒激发、联动反应速度。
捕捉精准——智能测距感应，精准识别行人动态信号。
多能一体——集文字提示、语音播报、爆闪警示、激光束照射等多功能为一体。
高效节能——采用GPS授时，白天待机、晚上工作，节省电能。
物联网联——智能物联网故障报警，远程参数修改、校正，APP数据互动。
防水等级——IP56等级的防水设计，保障户外恶劣天气下的功能保值。
六、系统组成及工作原理
◆系统组成：1、激光警示系统；2、语音提示系统；3、LED显示系统；4、雷达感应系统；5、传感检测系统；6、爆闪警示系统； 7、监控系统等七种系统模块。
◆工作原理：当雷达监测在150米范围内检测到有来车时，瞬间触发LED显示屏与语音播报，同步提示欲过街行人注意左侧来车、注意安全；在夜间时段，当行人跨进斑马线的瞬间，通过传感测距感应识别到行人，瞬间向控制系统无线发射联动信号，两端激光柱同步响应，射出28道红色激光线束在行人小腿部位，并根据路宽，设定行人过街延时，延时期间有新进入的行人，继续重新延时，延时结束前，无行人进入，则关闭激光发射端口，及时节能。爆闪警示灯全天候闪烁，提醒司机注意前方存在行人过街横道线。
◆安装要求：
★设备分组：2只设备为一组，存在唯一的互相通讯编码，不可混装；
★安装位置：2只设备需安装于斑马线两端、临近停止线一侧的安全地带；
★设备供电：2只设备需独立供电（AC~220V/50Hz），之间无需连线通讯。
★安装要求：需提前埋设预埋件、浇筑混凝土，设置接地线，并保证底座法兰水平。
★参数调试：设备交付运行前，需经专业人员根据现场情况调试调试雷达检测、视频监控等面对方向，并通过远程设定设备运行参数（语音播报、视频数据存储）。
★远程联网：本机具有4G远程控制功能，可通过网络客户端监控本机的工作状态，并具备故障上报功能，例如：激光器故障、传感器故障、机器位置信息变动等，方便相关人员维护，本功能为附加选用功能，安装数量少，不建议增加额外费用联网。

更多了解，请关注http://www.njsaisi.com(赛思交科网)，或致电陈经理，13776419300。
